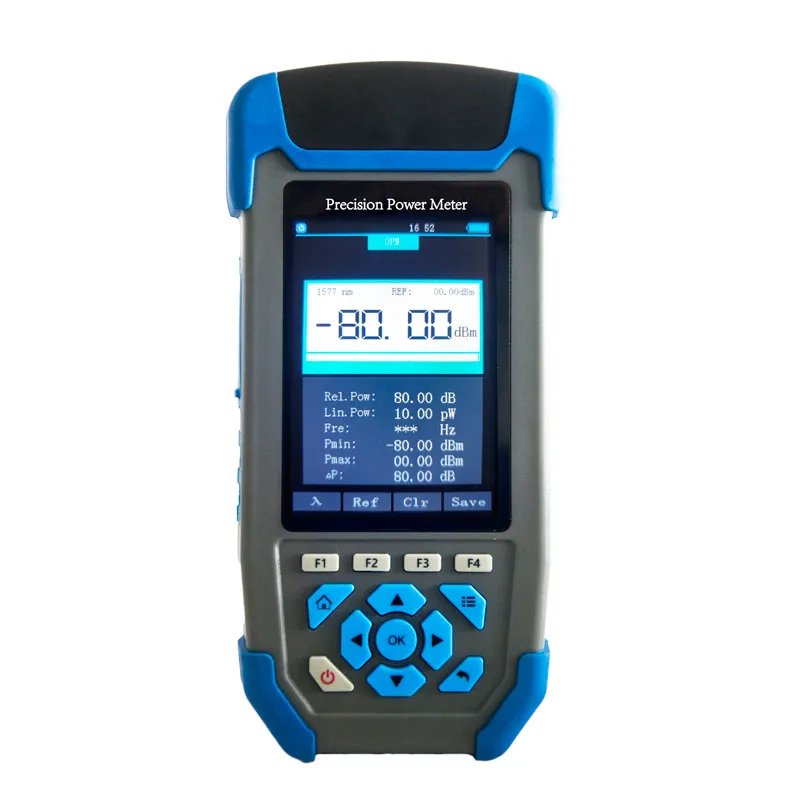

Высокоточный измеритель оптической мощности

JW3220

Высокоточный измеритель оптической мощности

Оптические измерители мощности предназначены для проведения точных измерений и обладают универсальными функциональными возможностями, делающими их незаменимыми инструментами для гибкого тестирования волоконно-оптической связи. Данные устройства для измерения мощности обладают широким динамическим диапазоном в 90 дБ и превосходной линейностью, что позволяет проводить точные измерения в различных областях применения. Наши высокоточные измерители оптической мощности включают в себя такие функции, как настройка пороговых значений для срабатывания сигналов тревоги, мониторинг изменений мощности в режиме реального времени (PMAX/PMin), обнаружение частотных сигналов и встроенный оптический дефектоскоп для эффективного устранения любых возникающих неполадок. При подключении к совместимым источникам оптического излучения они автоматически определяют длину волны излучения, упрощая тестирование на отсутствие связи. Возможности хранения и загрузки данных упрощают анализ результатов и интеграцию с существующими системами, а стандартный интерфейс связи поддерживает дальнейшую разработку или внедрение в систему. Кроме того, данные устройства идеально подходят для специалистов в области разработки волоконно-оптических систем, обслуживания цифровых сетей и телекоммуникационного оборудования.

Запросить цену

Особенности

Оснащен 3.5-дюймовым цветным TFT-дисплеем для четкого и интуитивно понятного управления.
Широкий динамический диапазон до 90 дБ для точных и надежных измерений.
Поддерживает до 45 калибруемых длин волн для удовлетворения различных потребностей в тестировании.
Настраиваемые пороговые значения с сигнализацией о прохождении/отказе для упрощения мониторинга систем.
Автоматическая идентификация длины волны.
Мониторинг максимального и минимального уровней мощности в режиме реального времени.
Определение частоты сигнала для расширенной диагностики.
Поиск данных в режиме реального времени для упрощения системной интеграции или анализа.
Встроенный оптический дефектоскоп упрощает поиск неисправностей в оптоволоконной сети.
Сохраняет до 300 записей данных для детального отслеживания производительности.

Области применения

Техническое обслуживание и устранение неполадок в волоконно-оптических сетях.
Диагностика в области разработки цифровых сетей передачи данных.
Исследования и обучение в области телекоммуникаций и волоконной оптики.
Общие проекты в области разработки волоконно-оптических сетей, требующие применения точных инструментов.

Технические характеристики

Измеритель оптической мощности
Тип детектора	InGaAs/Si
Размер детектора	Ø2.0 мм
Длина волны	От 800 до 1700 нм, от 400 до 1100 нм
Диапазон измерения мощности	От +10 до -80 дБм, от +26 до -65 дБм
Длина волны калибровки по умолчанию	850/980/1270/1300/1310/1490/1550/1577/1625/1650 нм
Общее кол-во длин волны для калибровки	Вплоть до 45
Мин. отображаемое разрешение	0.0001 дБ
Погрешность	≤0.13 дБ
Линейность	≤0,05дБ (от+10 дБм до -60 дБм)
	≤0,1дБ (от -60 дБм до -70 дБм)
Диапазон частот сигнала	270Гц/330Гц/1кГц/2кГц
Единица измерения	дБм/дБ/xW

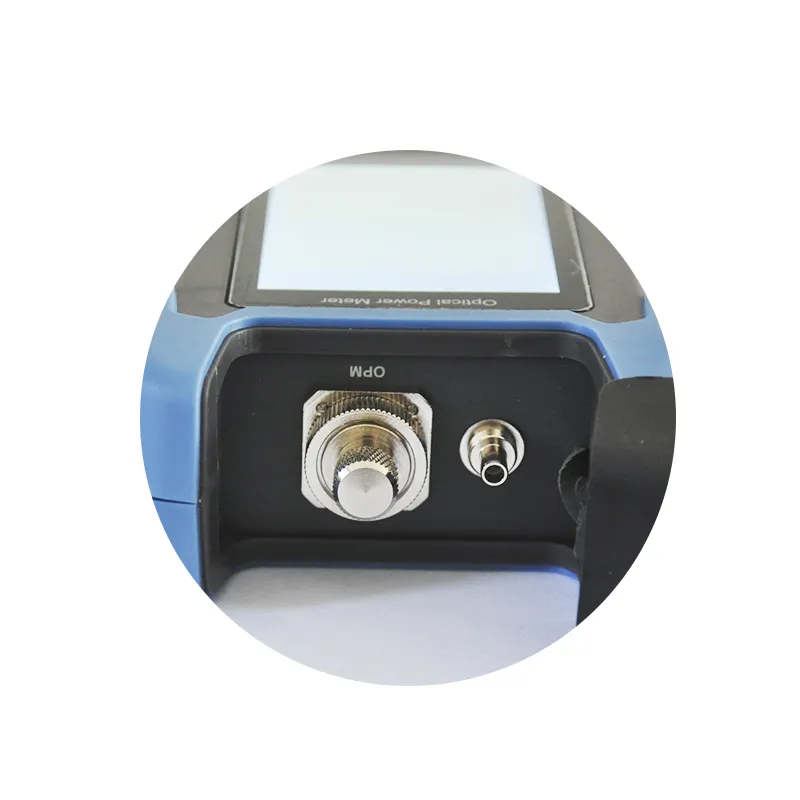

Тип оптического разъема	FC/SC/ST/LC, Ø2.5 мм/Ø1.25 мм
Дисплей	Цветной TFT-экран с диагональю 3.5 дюйма
Оптический дефектоскоп
Длина волны	650 нм
Выходная мощность	10 МВт
Общие
Источник питания	Литиевая батарея 3.7В 4000 мАч/Micro USB
Автоматическое отключение	10 мин
Интерфейсы подключения	Micro USB/USB TypeB (опционально)
Рабочая температура	От -10 до +60℃
Температура хранения	От -25 до +70℃
Габариты	188×88×44 мм
Вес	370 г

Примечание: вышеуказанные технические характеристики проверены при T=23±2℃
1. Протестировано при 1550 нм-10 дБм
2. Испытано на длине волны 1550 нм
3. Мощность обнаружения превышает -40 дБм
