Измеритель оптической мощности для PON сетей

JW3213/JW3213N

Экономичный/интеллектуальный измеритель оптической мощности для PON сетей

Для удовлетворения растущих потребностей сетей FTTx наша компания разработала экономичные и интеллектуальные измерители мощности PON сетей, предлагающие практичные и универсальные решения для развертывания, технического обслуживания и диагностики. Эти устройства учета мощности извлекают из сети минимальную часть оптического сигнала, что позволяет проводить точные измерения на любом этапе эксплуатации. Разработанные для поддержания надежности сети, они проверяют качество сигнала для служб передачи голоса, данных и видео в различных архитектурах PON. Обе модели оснащены функциями, адаптированными к конкретным потребностям и обеспечивающими совместимость с существующими и будущими сетевыми инфраструктурами.

Запросить цену

Особенности

JW3213

Одновременно измеряет голосовые сигналы, данные и видеосигналы в архитектурах PON.
Обнаруживает восходящие пакетные сигналы длиной волны 1310 нм и нисходящие сигналы длиной волны 1490/1550 нм.
Настраиваемые пороговые значения и аварийные сигналы для эффективного мониторинга неисправностей.
Сохраняет до 1000 записей, что позволяет проводить детальный анализ данных.
Включает в себя такие функции оптического дефектоскопа и стандартного оптического измерителя мощности.
Совместим с щелочными, литиевыми и NiMH-аккумуляторами, а также адаптерами питания.

JW3213N

Поддерживает сетевые архитектуры BPON, EPON и GPON с синхронизированным измерением сигнала.
Позволяет одновременно тестировать восходящие сигналы с длиной волны 1310 нм и нисходящие сигналы с длиной волны 1490/1550 нм.
Тестирование в пакетном режиме.
Поддерживает настраиваемые пороговые значения, хранение файлов и присвоение им имен для упрощения работы.
Обновление статуса работы в режиме реального времени с помощью трехцветных световых индикаторов.
Оборудован функциями оптического дефектоскопа и стандартного оптического измерителя мощности.
Поддерживает китайский, английский и другие языки для удобства работы по всему миру.
Совместим с литиевыми, щелочными или NiMH-аккумуляторами и адаптерами питания.
Оснащен интерфейсом USB для бесперебойной интеграции с ПК.
Работает с передовым программным обеспечением для ПК для улучшения управления и функциональности.

Технические характеристики

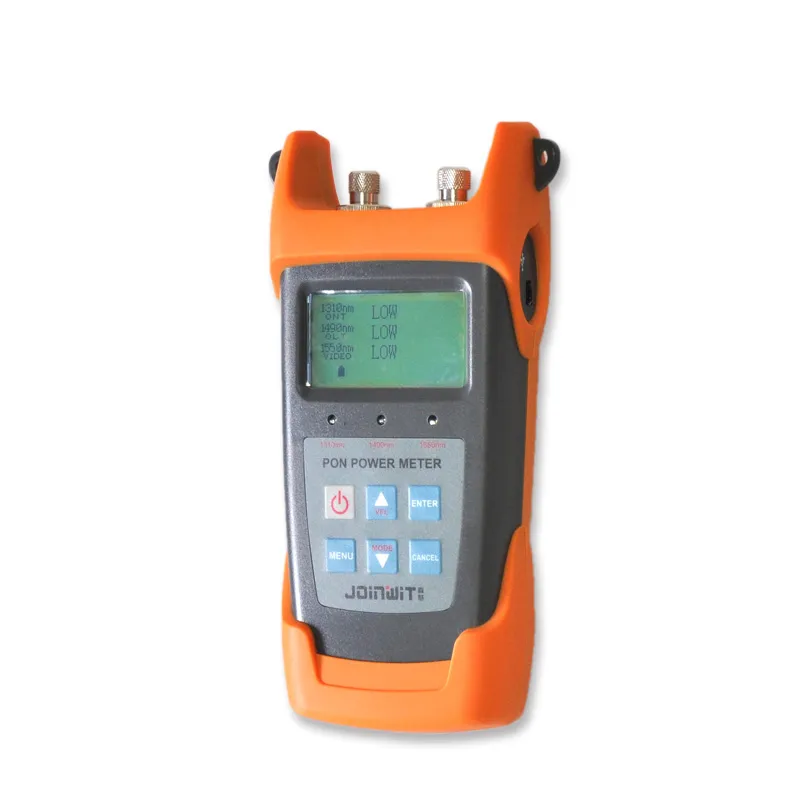

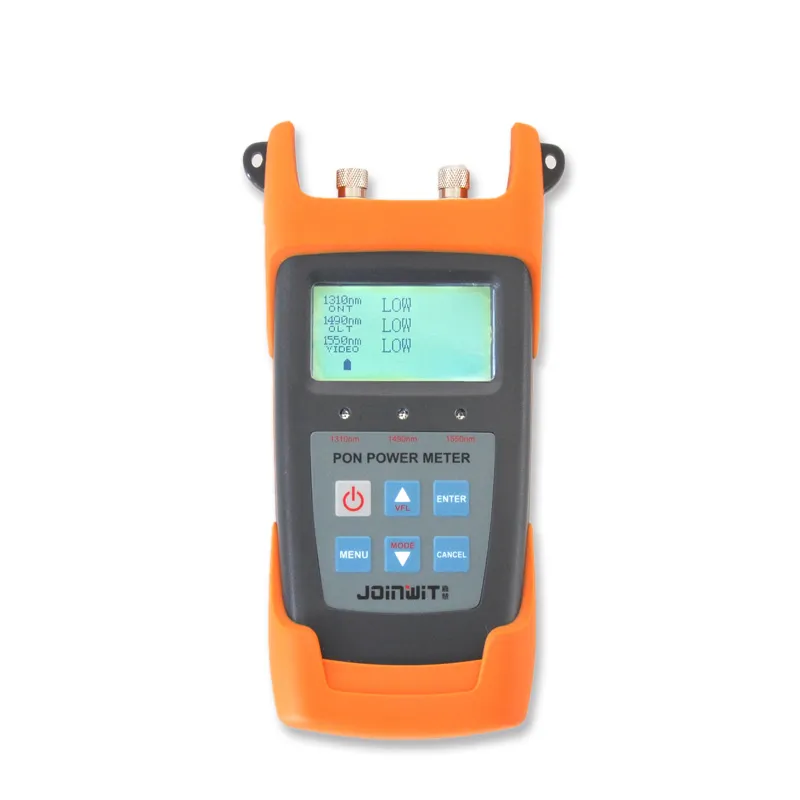

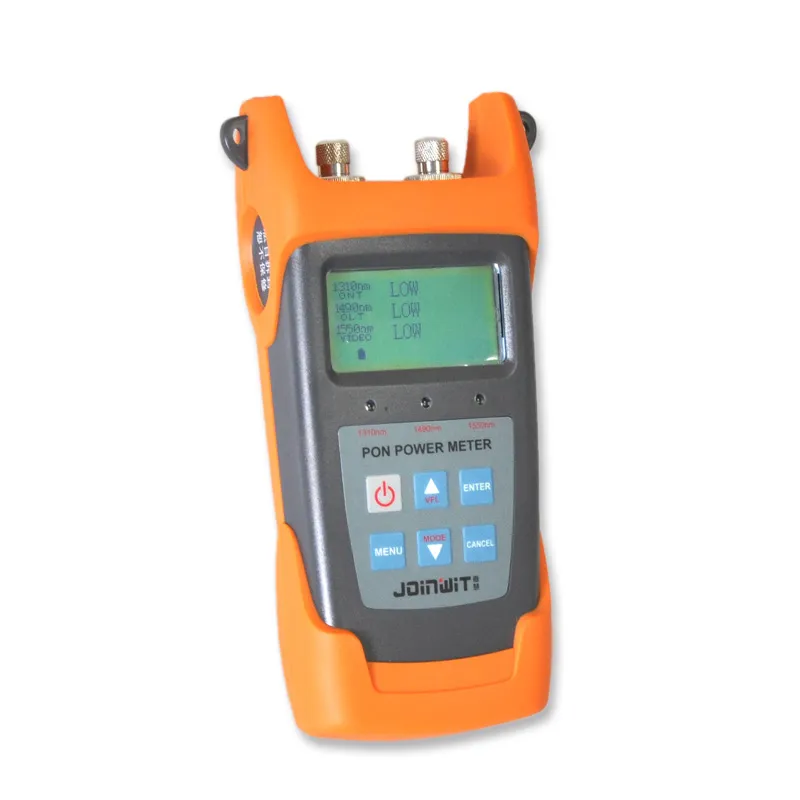

JW3213 Экономичный измеритель оптической мощности для PON сетей

Измеритель оптической мощности для PON сетей
Длина волны	1310 нм 1490 нм		1550 нм
Диапазон измерения мощности	От +13 до -40 дБм	От +13 до -50 дБм	От +25 до -50 дБм
Спектральная полоса пропускания частот	1310±50 нм, 1490±10 нм		1550±15 нм
Линейные потери	≤1.5 дБ
Погрешность	≤0.5 дБ

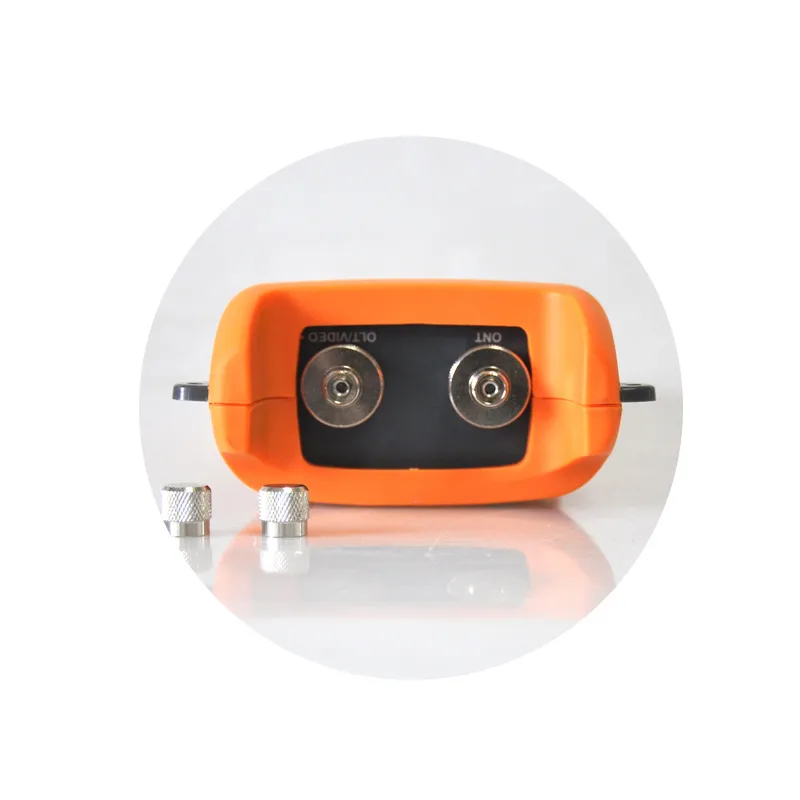

Тип оптического разъема	SC/PC (опционально)
Отображаемое разрешение	0.01 дБ
Установка порогового значения	10 групп
Хранение данных	1000 записей
Измеритель мощности общего назначения (опционально)
Диапазон измерения мощности	От +26 до -50 дБм
Длина волны	850/1300/1310/1490/1550/1625 нм
Погрешность	≤0.5 дБ2
Оптический дефектоскоп (опционально)
Длина волны	650 нм
Выходная мощность	10 МВт
Частота модуляции	Незатухающее колебание/2Гц
Общие
Рабочая температура	От -10 до +60℃
Температура хранения	От -25 до +70℃
Относительная влажность	≤75%
Интерфейсы подключения	Mini USB

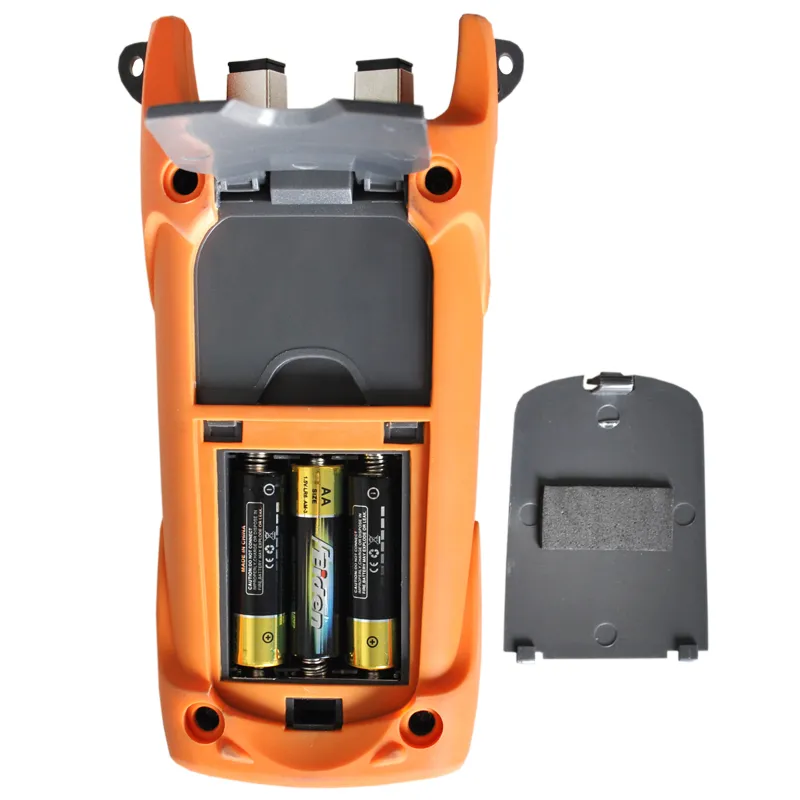

Источник питания	3 батарейки*AA 1.5 В, адаптер питания Mini USB (литиевая батарея опционально)
Время работы	≥80 ч
Габариты	192×105×50 мм
Вес	300 г

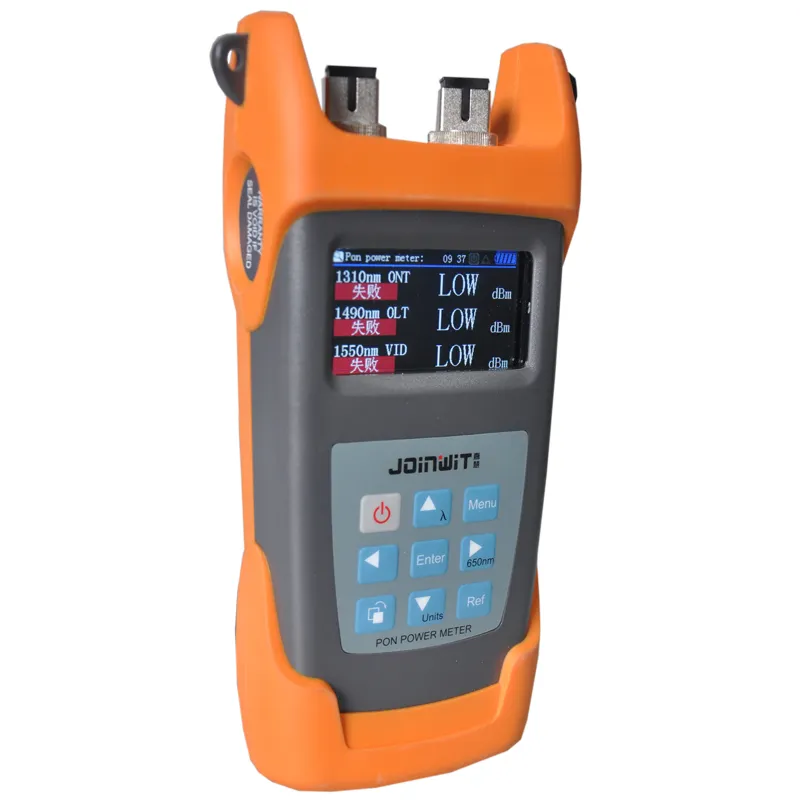

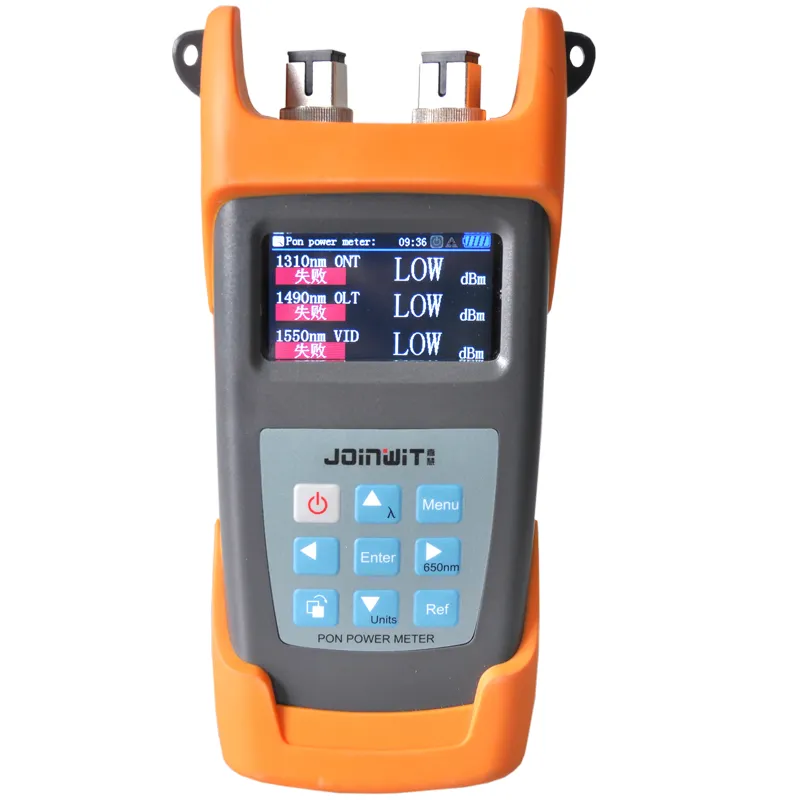

JW3213N Интеллектуальный измеритель оптической мощности для PON сетей

Длина волны	Восходящие сигналы длиной волны 1310 нм	Нисходящие сигналы длиной волны 1490 нм	Нисходящие сигналы длиной волны 1550 нм
Диапазон измерения мощности	От +10 до -35 дБм	От +12 до -40 дБм	От +12 до -40 дБм
Спектральная полоса пропускания частот	1310±50 нм	1490±15 нм	1550±10 нм
Изоляция 1310 нм	/	>40 дБ	>40 дБ
Изоляция 1490 нм	>40 дБ	/	>40 дБ
Изоляция 1550 нм	>40 дБ	>40 дБ	/
Погрешность	≤0.5 дБ
Калибруемая длина волны	1310/1490/1550/1625 нм
Отображаемое разрешение	0.01 дБ
Линейные потери	≤1.5 дБ
Дисплей	Цветной TFT-экран
Тип оптического разъема	FC/SC/ST/основной разъем
Хранение данных	1000 записей
Источник питания	Литиевая батарея/3 батарейки*AA 1.5 В
Время работы от аккумулятора	≥6 ч
Рабочая температура	От -10 до +60℃
Температура хранения	От -25 до +70℃
Относительная влажность	От 0 до 95% (без конденсации)
Вес (без батареи и модуля)	423 г
Габариты	192×102×50 мм
