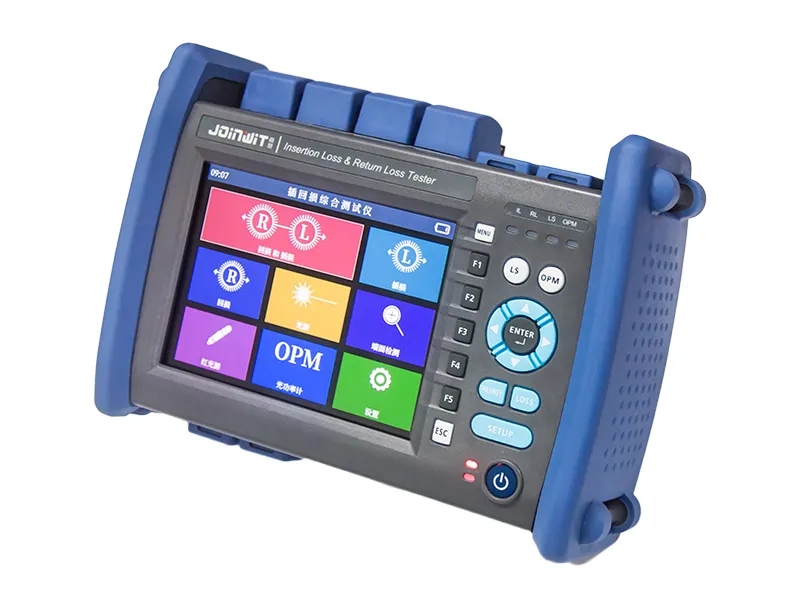

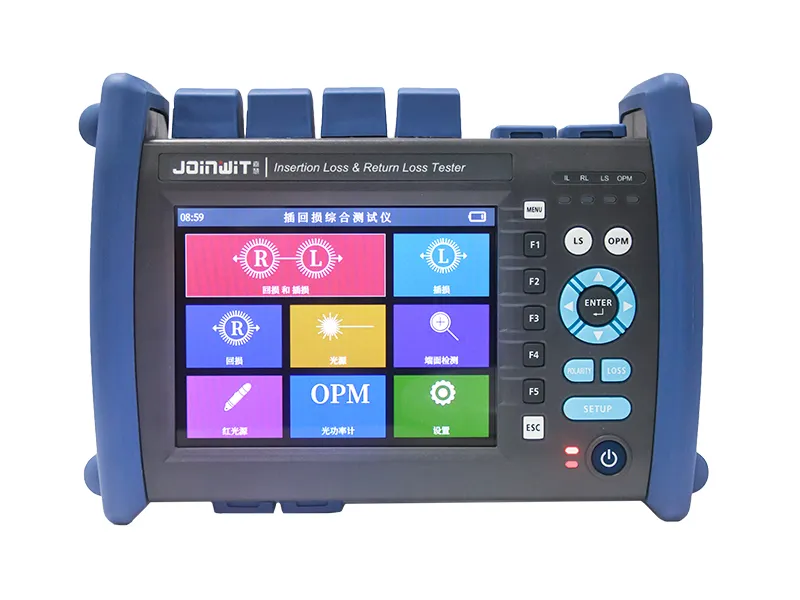

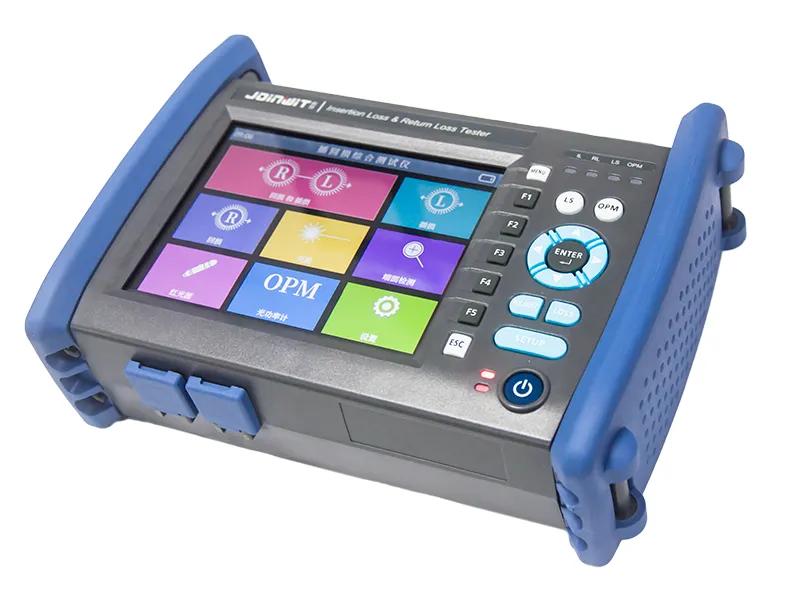

Оптический тестер вносимых и возвратных потерь

JW3503

Универсальный оптический тестер вносимых и возвратных потерь

Это универсальное устройство, объединяющее фиксированный источник оптического излучения, высокоточный измеритель оптической мощности, оптический тестер вносимых и возвратных потерь, оптический дефектоскоп и модуль торцевого контроля в одном комплексном приборе. Оно широко используется для тестирования вносимых и возвратных потерь в волоконно-оптических кабелях, пассивных оптических компонентах и волоконно-коммуникационных системах. Разработанное для проведения различных производственных испытаний, исследований и разработок, а также для задач технического обслуживания, данное устройство является незаменимым инструментом для производителей оптоволоконных кабелей, исследовательских институтов и операторов сетей. Портативный сенсорный ЖК-экран с диагональю 5.6 дюйма повышает удобство использования, делая наше устройство подходящим как для лабораторных, так и для полевых применений.

Запросить цену

Особенности

Поддерживает несколько режимов измерения, включая функции измерения вносимых и возвратных потерь, источника оптического излучения и измерителя оптической мощности.
Оборудован функциями автоматического многоволнового тестирования и отображения полученной информации.
Оснащен портативным 5.6-дюймовым сенсорным ЖК-экраном для интуитивно понятного управления.
Настраиваемые пороговые значения с оповещениями создают гибкие и эффективные условия для тестирования.

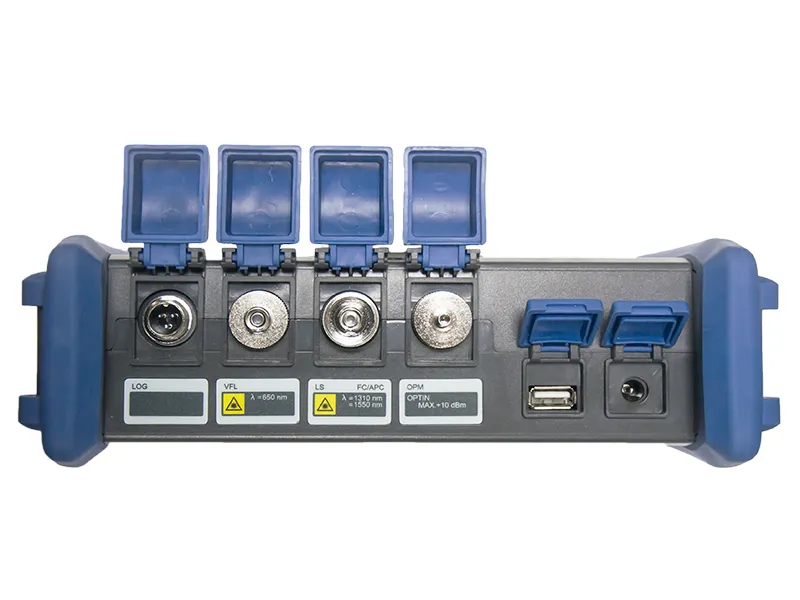

Имеет дополнительный модуль торцевого контроля, подключаемый через USB, для детального анализа разъемов.

Технические характеристики

Испытание на оптические возвратные потери
Длина волны излучения	1310/1550 нм (±10 нм) (опционально)
Выходная мощность	≥-3 дБм
Ширина спектра (полная ширина на половине высоты)	≤5 нм
Тип оптического разъема	FC/APC
Диапазон частот сигнала	Непрерывная волна/270Гц/1кГц/2кГц
Стабильность вывода	≤±0.05 дБ (15 мин при 25℃)
Диапазон проверки	От 0 до 75 дБ
Отображаемое разрешение	0.1 дБ
Точность измерений	±0.5 дБ
Испытание на оптические вносимые потери
Тип детектора	InGaAs
Длина волны излучения	От 800 до 1700 нм
Калибровочная длина волны	850/1300/1270/1310/1490/1550/1577/1625 нм
Диапазон измерения	От +10 до -70 дБм
Линейность	±0.15 дБ (от +10 до -60 дБм)
Тип оптического разъема	FC/SC/ST/LC, 2.5 мм/1.25 мм
Единица измерения	дБм/дБ/xW
Отображаемое разрешение	0.01 дБ
Хранение записей	Да
Оптический дефектоскоп
Длина волны излучения	650 нм
Выходная мощность	10 МВт
Общие
Дисплей	Цветной TFT-экран с диагональю 5.6 дюйма
Источник питания	7.4В литиевая батарея емкостью 5200 мАч/адаптер питания 12-19В2A
Автоматическое отключение	Заданное пользователем время
Индикатор низкого заряда батареи	Мигающий индикатор
Интерфейсы подключения	Сетевой порт/Micro USB
Рабочая температура	От 10 до +60℃
Температура хранения	От -25 до +70℃
Габариты	260×155×73 мм
