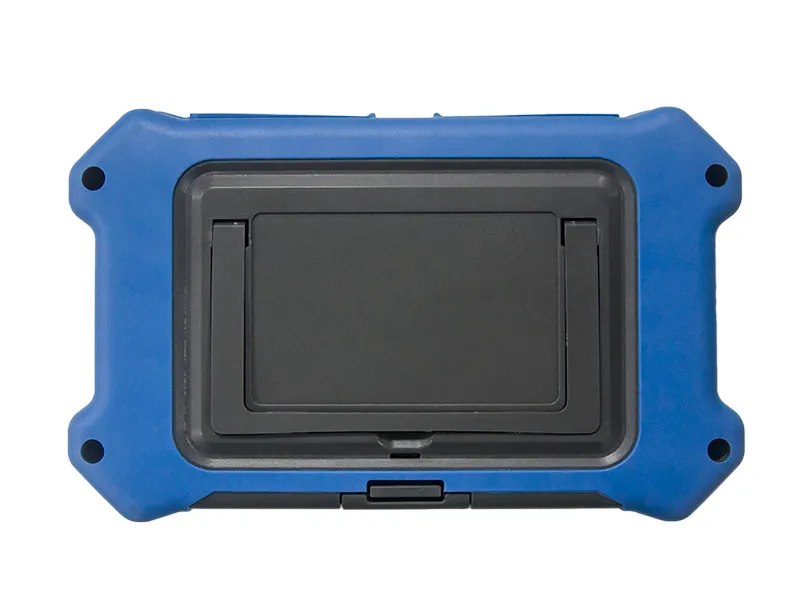

    Мини-рефлектометр 16-в-1
    Мини-рефлектометр 16-в-1 Мини-рефлектометр 16-в-1 Мини-рефлектометр 16-в-1 Мини-рефлектометр 16-в-1
    JW6601A

    Мини-рефлектометр 16-в-1

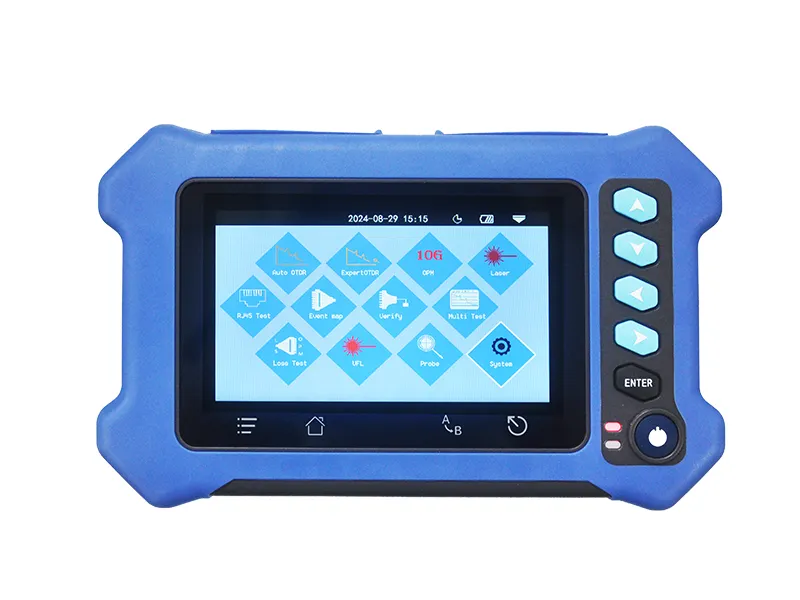

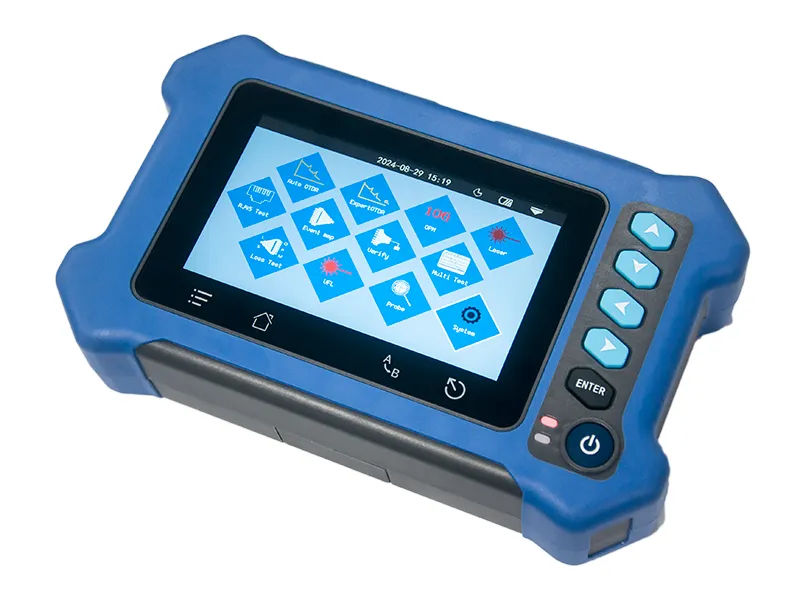

    Наш универсальный рефлектометр с 4.3-дюймовым емкостным сенсорным экраном объединяет в себе 16 различных функций, включая функции автоматического и экспертного рефлектометра, схемы событий, измерителя оптической мощности, источника оптического излучения, оптического дефектоскопа, отслеживателя кабеля RJ45, рефлектометра для 10G сетей, тестера оптических потерь, тестера состояний абонентского терминала оптической сети, и другие. Данное устройство обладает максимальным динамическим диапазоном в 28 дБ и 8 ГБ встроенной памяти, способной хранить более 200 000 тестовых кривых. Работающий от литий-полимерного аккумулятора высокой плотности емкостью 4000 мАч, наш мини-рефлектометр поддерживает более 8 часов непрерывной работы и для дополнительного удобства может заряжаться от портативного блока питания. Устройство способно автоматически измерять такие параметры, как длина волокна, потери и качество соединения, что делает его идеальным для сетей FTTx, строительных проектов, технического обслуживания оптоволоконных сетей, аварийного ремонта и производственных испытаний. Кроме того, его компактная конструкция, вес всего 350 г и ударопрочный корпус гарантируют надежную работу в полевых условиях.

    Запросить цену
    Особенности
    • 4.3-дюймовый емкостный сенсорный экран для интуитивно понятного управления.
    • Включает в себя функции измерителя оптической мощности и лазерного источника излучения.
    • Длительное время работы в режиме ожидания благодаря встроенному аккумулятору - до 20 часов.
    • Компактный и легкий корпус, весом всего 350 г.
    • Оснащен оптическим дефектоскопом для быстрого устранения неполадок.
    • Поддерживает автоматическое тестирование одним нажатием кнопки для удобства использования.

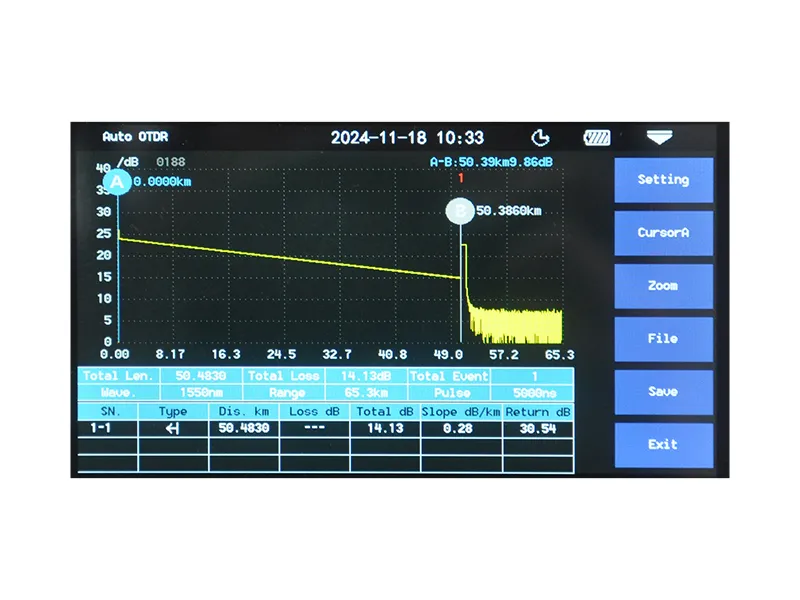

    • Функциональные схемы событий упрощают визуализацию полученных данных.
    • Ударопрочный корпус, устойчивый к падениям.
    • Возможность проверки последовательности подключения кабеля RJ45.
    • Встроенные функции освещения и фонарика для использования в условиях низкой освещенности.
    • Совместимость с USB-зарядкой и блоком питания для длительного использования в полевых условиях.
    • Проводит тесты на оптические потери, мультитесты и оптические измерения 10G сетей (1490/1577 нм).
    • Функции тестера состояний абонентского терминала оптической сети и дополнительные аксессуары для зондирования расширяют область применения нашего рефлектометра.
    Технические характеристики
    Оптический рефлектометр
    Длина волны 1310/1550 нм или 1310/1550/1625±20 нм
    Тип волокна Волокно G.652 SМ
    Динамический диапазон 28 дБ/26 дБ
    Слепая зона эксперимента 3 м
    Слепая зона аттенюатора 8 м
    Тестовый диапазон От 5 м до 80 км
    Длительность импульса От 5 нс до 10 ус
    Точность определения диапазона ±(1 м+интервал выборки+0.005%×тестовое расстояние)
    Линейность ±0.2 дБ/дБ
    Кол-во точек выборки данных От 16 до 128 тысяч
    Разрешение выборки От 0.05 м до 8 м
    Точность отражения ±3 дБ
    Хранение данных Внутреннее хранилище: ≥600 Внешнее хранилище: TF-карта
    Уровень лазерной безопасности Класс II
    Формат файлов Стандартный формат файла SOR
    Тип оптического разъема FC/UPC (взаимозаменяемые SC, ST)
    Измеритель оптической мощности для 10G сетей
    Натраиваемая длина волны 1490 нм 1577 нм
    Диапазон измерений От +10 до -40 дБм От +10 до -41 дБм
    Изоляция 1577 нм: >35 дБ 1490 нм: >35 дБ
    Погрешность ±5% ±5%
    Тип разъема FC/SC/ST FC/SC/ST
    Измеритель оптической мощности
    Длина волны От 800 до 1700 нм
    Натраиваемая длина волны 850/980/1300/1310/1490/1550/1625/1650 нм
    Диапазон измерений От -50 дБм до +26 дБм
    Погрешность ±5%
    Тип оптического разъема FC/SC/ST
    Источник оптического излучения
    Тип лазерного источника FP-LD
    Выходная длина волны 1310/1550±20 нм
    Выходная мощность ≥-5 дБм
    Частота модуляции Незатухающее колебание/270Гц/1кГц/2кГц
    Стабильность Незатухающее колебание, ±0.5 дБ/15 мин (проверено после 15-минутного прогрева)
    Тип оптического разъема FC/UPC (взаимозаменяемые SC, ST)
    Оптический дефектоскоп
    Длина волны 650±20 нм
    Выходная мощность ≥10 МВт
    Режим работы Незатухающее колебание/1кГц/2кГц
    Тип оптического разъема FC/SC/ST
    Отслеживатель кабеля RJ45
    Режим Цифровое отслеживание
    Расстояние ≤300 м
    Отслеживание пары в режиме онлайн/встроенном режиме Поддерживается
    Тестер оптических потерь
    Длина волны Согласуется с лазерным источником излучения
    Тест IL Поддерживается
    Длина кабеля RJ45
    Расстояние < 300 м
    Общие
    Дисплей Цветной ЖК-экран с диагональю 4.3 дюйма
    Интерфейс передачи данных Micro USB
    Внешнее хранилище TF карта
    Источник питания Литий-полимерный аккумулятор: 3.7 В, 4000 мАч
    Адаптер питания: 5В постоянного тока, 2A
    Время работы от аккумулятора Режим ожидания: >20 часов Режим измерения: >12 часов
    Рабочая температура От -10 до +50℃
    Температура хранения От -40 до +70℃
    Относительная влажность От 0 до 95% (без конденсации)
    Вес ≤400 г
    Габариты 180×11×44 мм
