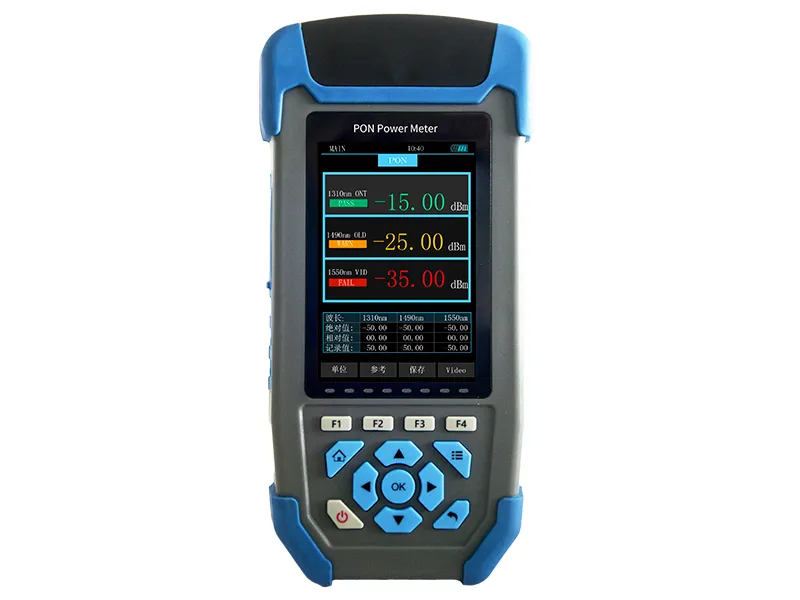

Измеритель оптической мощности для PON систем

JW3330

Измеритель оптической мощности для PON сетей

Данный измеритель мощности PON сетей предназначен для эксплуатации и технического обслуживания сети FTTx и сочетает в себе расширенные возможности компактного устройства с 3.5-дюймовым TFT-дисплеем. Прочный эргономичный корпус выдерживает удары и падения, гарантируя надежную эксплуатацию в различных условиях окружаюшей среды. Его гибкие интегрированные функции включают в себя измеритель мощности в PON сетях, широкоформатный измеритель оптической мощности, оптический дефектоскоп и тестер кабеля RJ45. Столь мощные характеристики делают данный инструмент незаменимым для создания и обслуживания PON-сетей, позволяя с легкостью одновременно тестировать восходящие сигналы на 1310 нм и нисходящие сигналы на 1490 нм и 1550 нм.

Запросить цену

Особенности

Одновременное измерение восходящих сигналов на 1310 нм и нисходящих сигналов на 1490 нм и 1550 нм.
Поддерживает тестирование в пакетном режиме стандартными функциями измерителя оптической мощности и дополнительными функциями оптического дефектоскопа.
Обрабатывает голосовые сигналы, данные и видеосигналы в архитектурах BPON, EPON и GPON.
Настраиваемые пороговые значения, хранение файлов и редактирование имен файлов для упрощения работы.
Поддержка нескольких языков, включая китайский, английский и др.
Гибкие возможности настройки питания благодаря литиевой батарее и совместимости с адаптерами.
Интерфейс USB для подключения к ПК и интеграции программного обеспечения.
Мониторинг состояния в режиме реального времени с помощью трехцветных световых индикаторов.

Технические характеристики

Режим технологии пассивных оптических сетей (PON)
Длина волны	Восходящие сигналы длиной волны 1310 нм	Нисходящие сигналы длиной волны 1490 нм	Нисходящие сигналы длиной волны 1550 нм
Спектральная полоса пропускания частот	1310±50 нм	1490±15 нм	1550±10 нм
Изоляция 1310 нм	/	≥40 дБ	≥40 дБ
Изоляция 1490 нм	≥40 дБ	/	≥40 дБ
Изоляция 1550 нм	≥40 дБ	≥40 дБ	/
Диапазон измерения мощности	От +10 до -40 дБм	От +12 до -40 дБм	От +25 до -40 дБм
Погрешность	≤0.5 дБ
Линейные потери	≤1.5 дБ
Отображаемое разрешение	0.01 дБ
Тип оптического разъема	(FC/SC)/PC
Измеритель оптической мощности
Диапазон измерения мощности	От +10 до -70 дБм, от +26 до -50 дБм
Погрешность	≤0.5 дБ
Калибруемая длина волны	1310/1490/1550/1625 нм
Единица измерения	дБм/дБ/xW
Линейность	≤0.1 дБ
Отображаемое разрешение	0.01 дБ
Оптический дефектоскоп (красный свет)
Длина волны	650±20 нм
Частота модуляции	Незатухающее колебание/1Гц/2Гц
Выходная мощность	≥1 МВт
Последовательность подключения кабеля RJ45	Автоматическое тестирование в один клик
Общие
Дисплей	Цветной TFT-экран с диагональю 3.5 дюйма
Источник питания	Перезаряжаемая литиевая батарея 3.7В / Micro USB
Интерфейсы подключения	Micro USB
Время работы от аккумулятора	≥20 ч
Рабочая температура	От -20 до +50℃
Температура хранения	От -30 до +70℃
Относительная влажность	От 0 до 95% (без конденсации)
Вес	395 г
Габариты	188×88×44 мм
