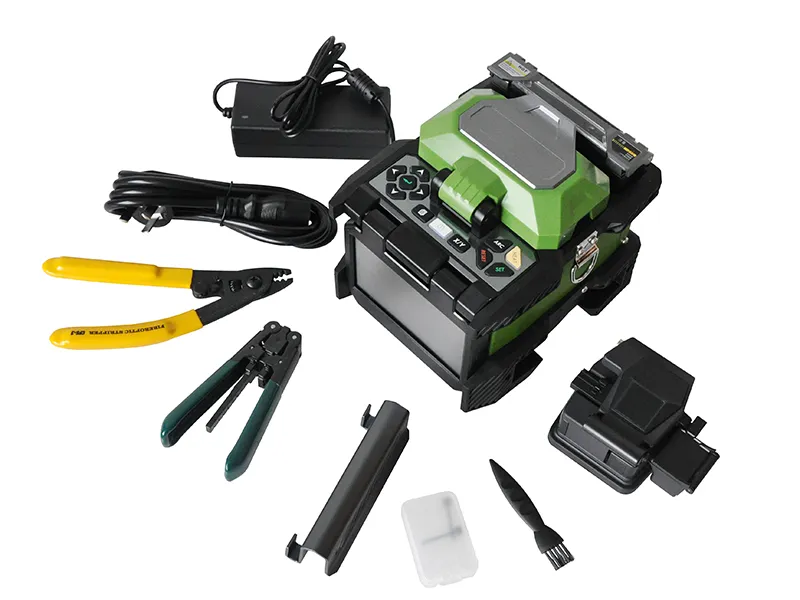

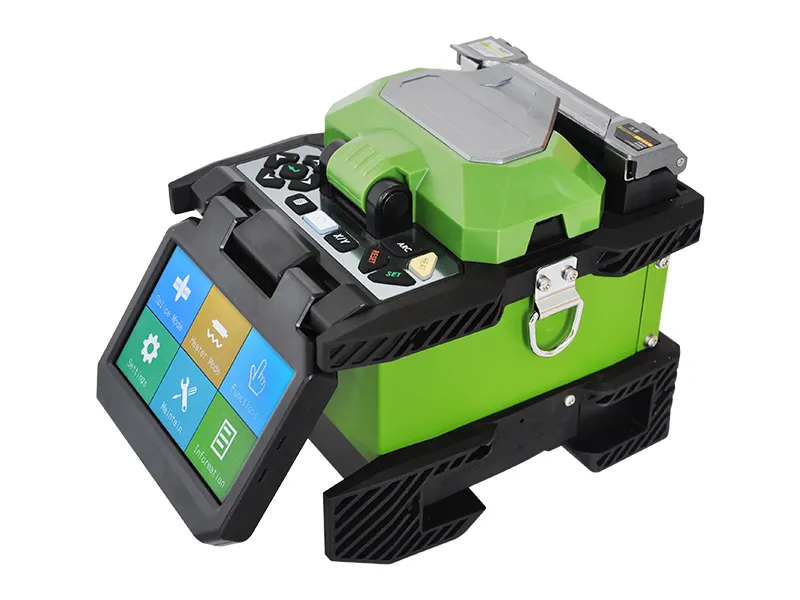

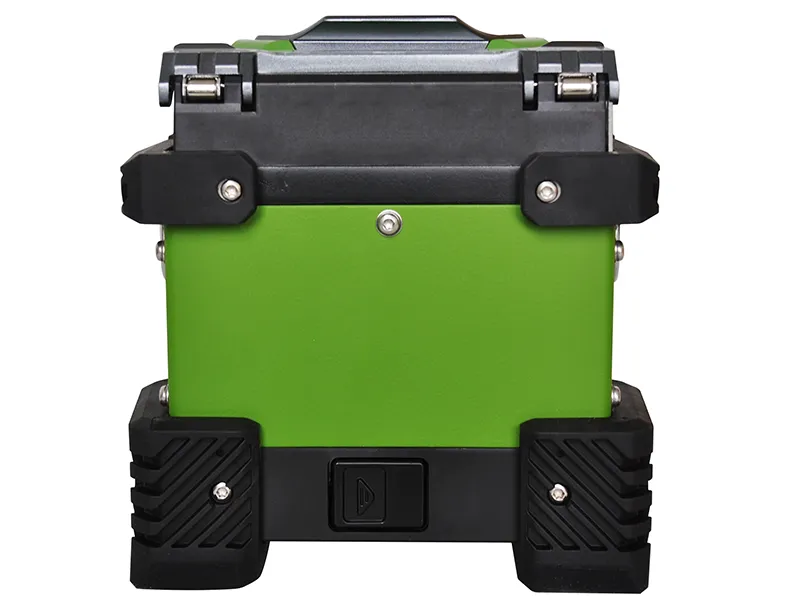

    Аппарат для сварки оптоволокна с сенсорным 4.3″ ЖК-дисплеем
    Аппарат для сварки оптоволокна с сенсорным 4.3″ ЖК-дисплеем Аппарат для сварки оптоволокна с сенсорным 4.3″ ЖК-дисплеем Аппарат для сварки оптоволокна с сенсорным 4.3″ ЖК-дисплеем Аппарат для сварки оптоволокна с сенсорным 4.3″ ЖК-дисплеем
    JW4106S

    Аппарат для сварки оптоволокна с сенсорным 4.3″ ЖК-дисплеем

    Наши волоконные сварочные аппараты предназначены для ускорения процессов сваривания (сращивания) волокон. Благодаря волоконным микроскопам высокого разрешения и импортным высокоскоростным двигателям сваривание волокон на нашем аппарате выполняется всего за 7 секунд, а термоусадка - за 18 секунд, что значительно сокращает время, необходимое для выполнения производственных задач. Использование в конструкции материалов из алюминиево-магниевого сплава гарантирует долговечность оборудования, сохраняя при этом легкий и компактный вес, что делает его пригодным как для полевых, так и для лабораторных работ.

    Запросить цену
    Особенности
    • Сверхнизкие потери при сращивании достигаются за счет точного выравнивания сердечника.
    • Быстрое сращивание выполняется за 7 секунд, а термоусадка - за 18 секунд.
    • Высокая кратность увеличения до 320 раз и возможность сращивания волокон длиной до 5 мм.
    • Гибкая работа с 300 режимами сварки и 100 режимами термоусадки.
    • Хранит 10 000 записей о сращивании и до 64 изображений для детального отслеживания и анализа.
    • Включает в себя керамические прижимные накладки, керамическую V-образную канавку и многофункциональный держатель волокна для стабильного и безопасного обращения.
    • Поддерживает двунаправленное сращивание, автоматическое управление и интеллектуальную термоусадку для дополнительного удобства.
    • Компактная и легкая конструкция обеспечивает легкую переносимость для работы на месте.
    • Интерфейсы USB и SD-карт поддерживают комплексную передачу данных и простое обновление программного обеспечения.
    • Встроенная модульная литиевая батарея поддерживает не менее 200 циклов сращивания и термоусадки за один заряд.
    Технические характеристики
    Габариты (Ш×В×Г) 120×130×154 мм (без резиновой антивибрационной прокладки)
    Вес 1.59 кг (без батареи) (вес батареи: 0.38 кг)
    Выравнивание волокон Точное выравнивание сердцевины и оболочки
    Тип свариваемых волокон Обычные оптические волокна, волокна с резиновой изоляцией и проволочные выводы, соответствующие требованиям стандарта ITU-TG.651/652/653/655/657
    Диаметр волокна C оболочкой: от 80 до 150 мкм С покрытие: от 0.1 до 3 мм
    Длина резки От 5 до 16 мм (диаметр волокна с покрытием: ≤250 мкм)
    10 мм (диаметр волокна с покрытием от 0.25 до 3 мм)
    Средние потери на сварном соединении 0.02 дБ (SMF), 0.01 дБ (MMF), 0.04 дБ (DSF), 0.04 дБ (NZDSF)
    Возвратные потери Лучше, чем 60 дБ
    Освещение Встроенные светильники с высокой яркостью и широкой зоной освещения
    Время сварки плавлением 7 секунд
    Время термоусадки 18 секунд (обычно)
    Хранилище 10000 групп, 64 изображения
    Испытание тягового усилия От 1.96 до 2.25 Н
    Термоусадочная трубка 60 мм, 40 мм и т.д.
    Рабочая среда Высота над уровнем моря: от 0 до 6000 м Относительная влажность: от 0 до 95% Температура: от -10 до 50℃
    Дисплей Высокопроизводительный сенсорный ЖК-экран с диагональю 4.3 дюйма
    Кратность увеличения до 320 раз/88 раз
    Источник питания Вход: от 100 до 240В переменного тока, 60 Гц, от 0 до 1.5А Выход: от 10 до 15В постоянного тока
    Время автономной работы От 300 до 500 циклов зарядки, может быть заменен пользователем
    Емкость аккумулятора 11.1В, 6400 мАч, (циклов сварки и термоусадки: 220 раз)
    Срок службы электрода 4000 раз (обычно), может быть заменен пользователем
    Интерфейс управления Графический интерфейс пользователя (GUI)
    Внешние интерфейсы USB/SD
