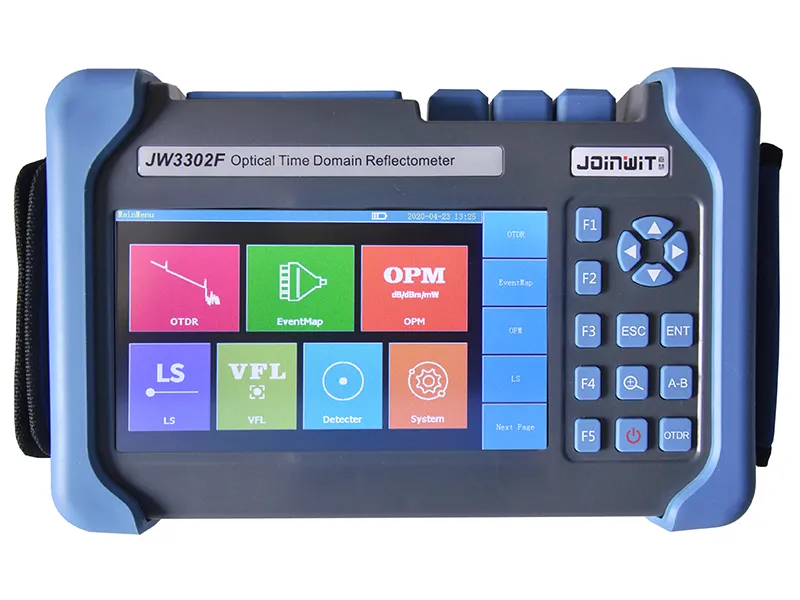

Оптический рефлектометр с сенсорным экраном

JW3302F

Оптический рефлектометр с сенсорным экраном

Для тестирования и сопровождения сетей FTTx требуются комплексные инструменты, способные упростить процесс проверки и гарантировать точность полученных результатов. Наш универсальный рефлектометр объединяет в одном устройстве несколько тестовых модулей, включая оптический дефектоскоп, измеритель оптической мощности, источник оптического излучения, MAP и датчик контроля оптоволокна. Интеллектуальная система управления питанием и литиевая батарея большой емкости обеспечивают более 10 часов непрерывной работы, гарантируя надежность любых длительных испытаний. Разработанный для измерения длины волокна, потерь при передаче и на разъемах, наш оптический рефлектометр является подходящим решением для FTTH-сетей, развертывания сетей PON и исследований оптической связи.

Запросить цену

Особенности

Высокий динамический диапазон до 45 дБ, поддерживающий многоволновое тестирование и измерения на коротких расстояниях до 3 метров.
Сверхкороткая мертвая зона обнаружения неисправностей ≤0.8 м для точного тестирования проволочных выводов и соединителей.
Измеряет до четырех длин волн, включая 850/1300/1310/1490/1550/1625/1650 нм (доступны дополнительные конфигурации).
Система обнаружения оптического сигнала и сигнализации защищает рефлектометр от повреждения оптоволокна под напряжением.
Интегрированные функции, такие как оптический измеритель мощности и карта событий, упрощают сложные процессы тестирования.
Оборудован оптическим дефектоскопом для эффективного обнаружения неисправностей и устранения неполадок.
Встроенный стабильный источник оптического излучения гарантирует получение точных результатов во время измерений.
Создает отчеты об испытаниях, совместимые с программным обеспечением для моделирования, просмотра и печати.
Дополнительная возможность проверки оптоволокна для анализа качества торцевой поверхности соединителя.

Технические характеристики

Точность определения диапазона	±(1 м+интервал выборки+0,0025%×тестовое расстояние) (без учета погрешности преломления)
Разрешение выборки	0.05/0.1/0.2/0.5/1/2/4/8/16 м
Тестовый диапазон	0.5/1/2/4/8/16/32/64/128/256 км
Длительность импульса	5/10/30/100/275/500/1000/5000/10000/20000 нс
Порог убыточности	0.01 дБ
Максимальные кол-во точек выборки данных	128 000
Линейность	0.05 дБ/дБ
Разрешение потерь	0.001 дБ
Объем памяти для хранения сигналов	≥1000 кадров (внутренний)
Единицы измерения	км/м/килофуты/фут
Дисплей	800×480, 7-дюймовый цветной ЖК-экран TFT (с сенсорным экраном)

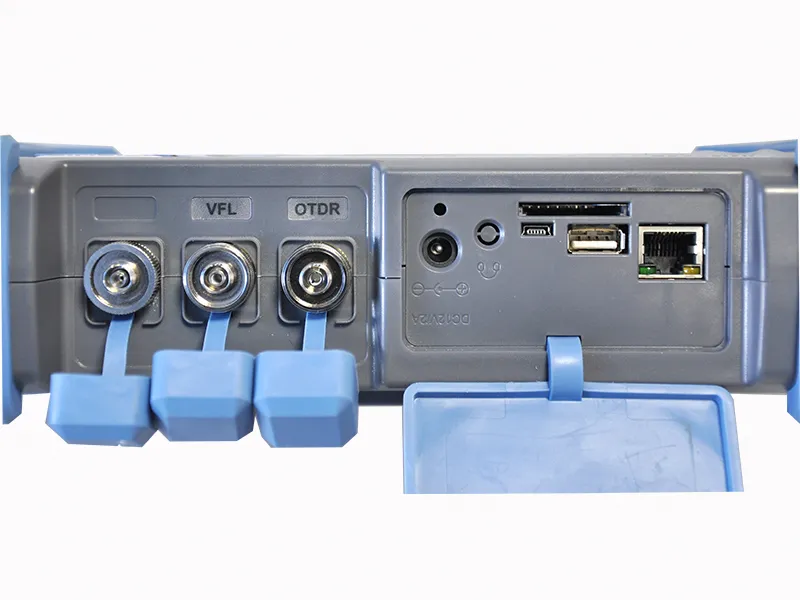

Внешние разъемы	USB/Mini-USB/наушники/SD

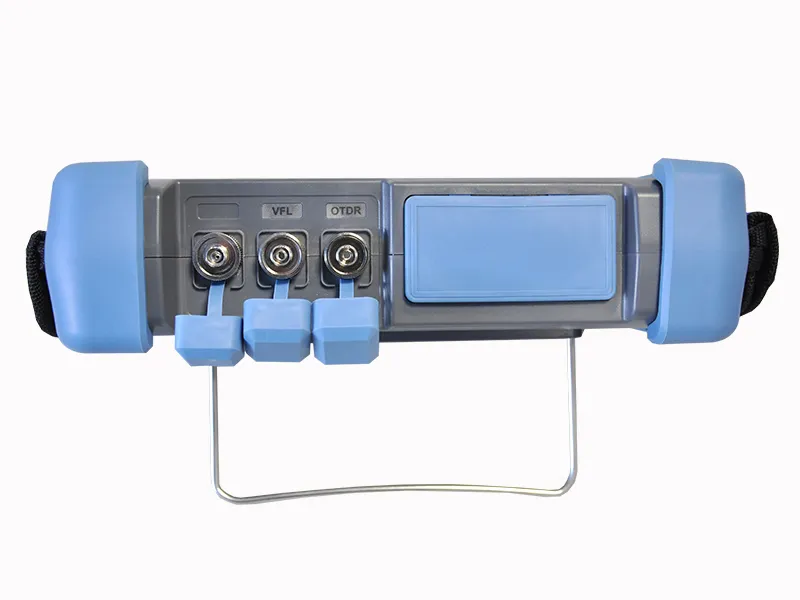

Тип оптического разъема	FC/SC/ST (взаимозаменяемые)
Оптический дефектоскоп
Длина волны	650±10 нм,
Выходная мощность	2 МВт (типичная)
Измеритель оптической мощности
Диапазон длин волн	От 1200 нм до 1650 нм
Диапазон измерения мощности	От -60 до 0 дБм
Погрешность	±5% (-10 дБм, непрерывная волна)
Общие
Источник питания	Адаптер переменного/постоянного тока с изменением напряжения от 100 до 240В (1.5 А), 50/60 Гц
	Постоянный ток: 12±1В (2A)
	Встроенная литиевая батарея 8.4В
	Время работы от аккумулятора: 12 часов (при комнатной температуре)
Языковые настройки	Поддержка нескольких языков, включая английский, китайский и т.д.
Условия окружающей среды	Рабочая температура: от -5 до 50℃ (при работе от аккумулятора: от 5 до 40℃)
	Температура хранения: от -40 до 70℃ (батарея: от -20 до 60℃)
Габариты	260×170×70 мм
Вес	1500 г
