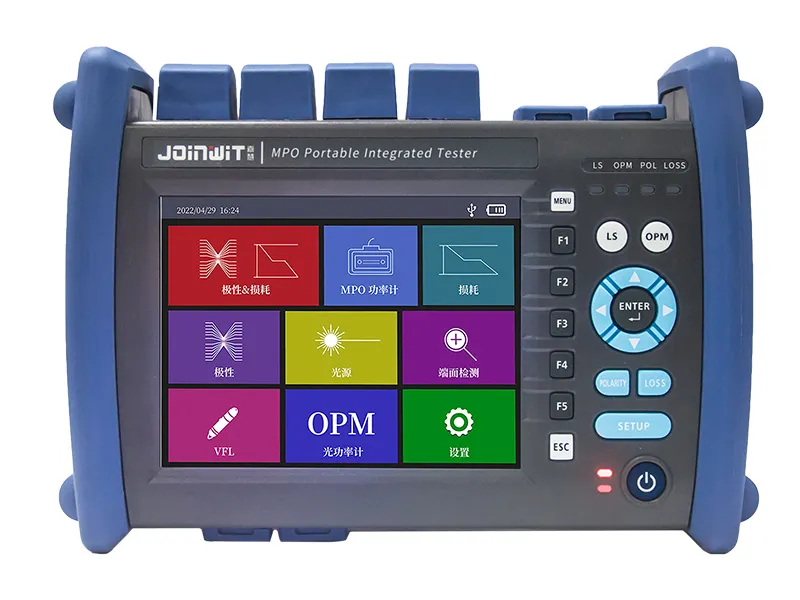

Универсальный тестер для оптических линий MPO

JW3502

Универсальный тестер для оптических линий MPO

Тестирование и валидация сетевых соединений, подключенных к MPO, становится быстрее и надежнее благодаря нашему универсальному тестеру для оптических линий MPO, сочетающему в себе функции источника оптического излучения, высокоточного измерителя оптической мощности и модуля торцевого контроля. Устройство поддерживает проверку полярности и потерь для 24-ядерных MPO-каналов и обратно совместим с 12-ядерными конфигурациями. Цветной сенсорный экран диагональю 5.6 дюйма значительно упрощает управление тестером, а встроенная функция торцевого контроля поддерживает чистоту разъемов, снижая потенциальные проблемы при передаче данных. Наше универсальное решение идеально подходит для тестирования, верификации и обслуживания линий MPO как в центрах обработки данных, так и в полевых условиях.

Запросить цену

Особенности

Одновременно выполняет проверку полярности и потерь в одном устройстве.
Поддерживает тестирование 24-ядерных и 12-ядерных конфигураций линий MPO.
Оснащен портативным 5.6-дюймовым сенсорным ЖК-экраном для интуитивно понятного управления.
Позволяет пользователям устанавливать пользовательские пороговые значения прохождения/отказа в соответствии с гибкими требованиями к тестированию.
Позволяет осуществлять удаленное сопряжение между двумя устройствами для тестирования в разных местах.
Имеет дополнительный модуль торцевого контроля, подключаемый через USB.

Области применения

Центры обработки данных: для эффективного тестирования и валидации оптических линий MPO.
Серверные помещения, требующие точного и надежного тестирования соединений.
Техническое обслуживание и устранение неполадок в цифровых сетях передачи данных.
Преподавание и исследования в области оптических связей.

Технические характеристики

Лазерный источник оптического излучения (OLS)
Длина волны излучения	850/1300/1310/1550 нм (опционально)
Выходная мощность	≥-5 дБм
Ширина спектра (полная ширина на половине высоты)	≤5 нм
Диапазон частот сигнала	Незатухающее колебание/270Гц/1кГц/2кГц
Стабильность мощности	≤±0.1
Измеритель оптической мощности (OPM)
Тип детектора	InGaAs
Калибровочная длина волны	850/1300/1310/1550 нм
Диапазон измерения	От +от 3 до -50 дБм
Линейность измерения мощности	±0.1 дБ
Погрешность измерения мощности	±0.25 дБ
Тип оптического разъема	MPO (мужской)
Единица измерения	дБм/дБ/xW
Отображаемое разрешение	0.01 дБ
Определение полярности	A/B/C/определяется пользователем
Хранение записей	Да
Общий измеритель мощности
Диапазон измерения длины волны	От 800 до 1700 нм
Калибровочная длина волны	850/1300/1310/1490/1550/1625 нм
Диапазон измерения	От +26 до -50 дБм
Погрешность	≤0.25 дБ

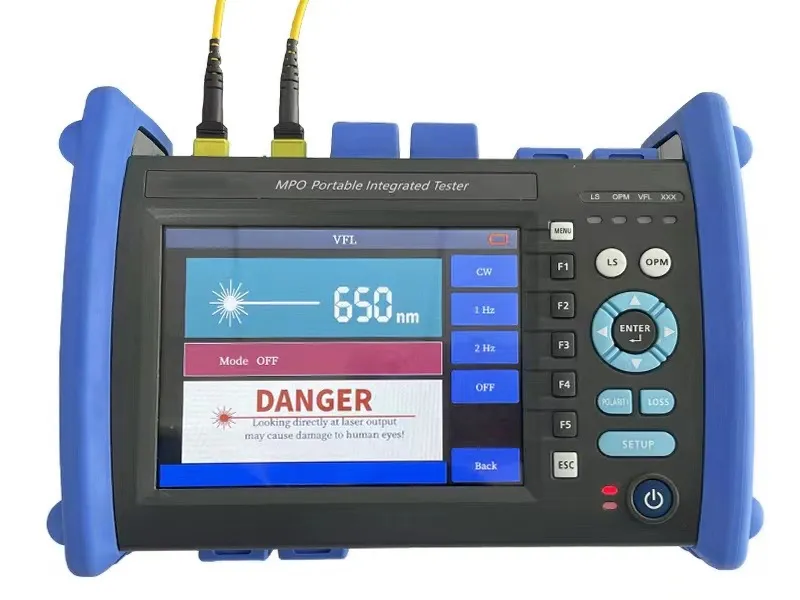

Оптический дефектоскоп
Длина волны излучения	650 нм
Выходная мощность	10 МВт
Общие
Дисплей	Цветной TFT-экран с диагональю 5.6 дюйма
Источник питания	7.4В литиевая батарея емкостью 5200 мАч/Micro USB
Автоматическое отключение	Заданное пользователем время
Индикатор низкого заряда батареи	Мигающий индикатор
Интерфейсы подключения	Micro USB
Рабочая температура	От 10 до +60℃
Температура хранения	От -25 до +70℃
Габариты	260×155×73 мм
Вес	1250 г
