Цифровой идентификатор активного волокна

JW3306B

Цифровой идентификатор активного волокна

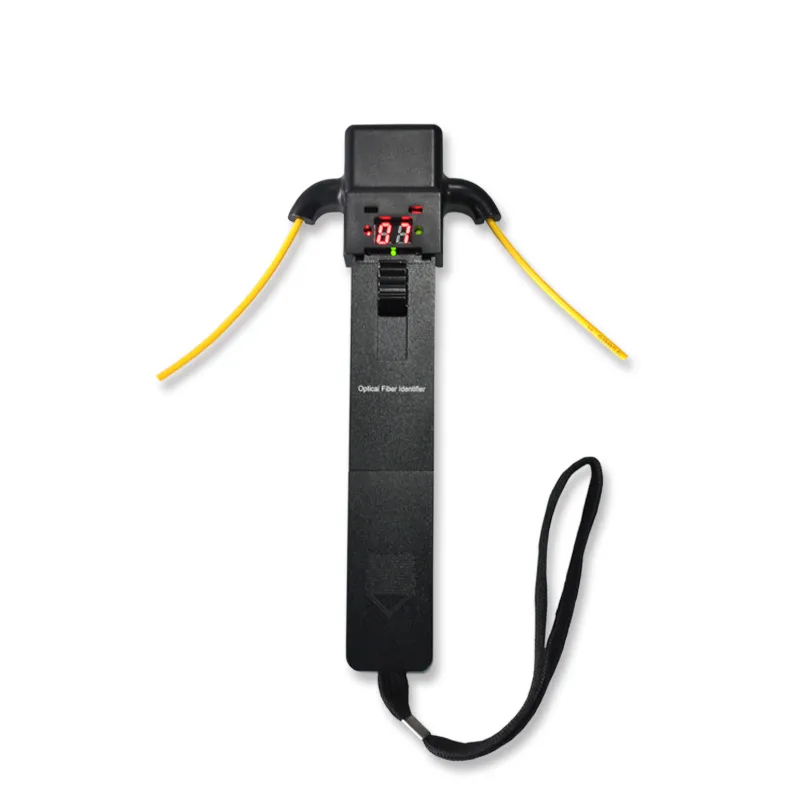

Точное определение местоположения определенных волокон без прерывания работы кабеля является важнейшей задачей при установке, обслуживании и устранении неполадок в сети. Наш портативный цифровой идентификатор активного волокна позволяет проводить контроль без вскрытия в любой точке одномодовых и многомодовых волокон. Подавая модулированные сигналы частотой 1310 или 1550 нм (270Гц, 1кГц или 2кГц) на один конец волокна, детектор оптического излучения позволяет пользователям точно определять местоположение определенного волокна в оптоволоконной линии. Помимо обнаружения сигналов, идентификатор измеряет уровни оптической мощности и определяет направление сигнала, гарантируя получение точных результатов даже в сложных активных сетях.

Запросить цену

Особенности

Цифровой дисплей показывает относительные значения оптической мощности для получения четких и точных показаний.
Поддерживает оперативное тестирование без прерывания работы сетевых служб.
Распознает модулированные сигналы частотой 270 Гц, 1 кГц и 2 кГц.
Специальная крышка блокирует попадание света, что повышает точность при работе в условиях яркого освещения на открытом воздухе.
Управление в одно касание упрощает тестирование и повышает эффективность работы в полевых условиях.

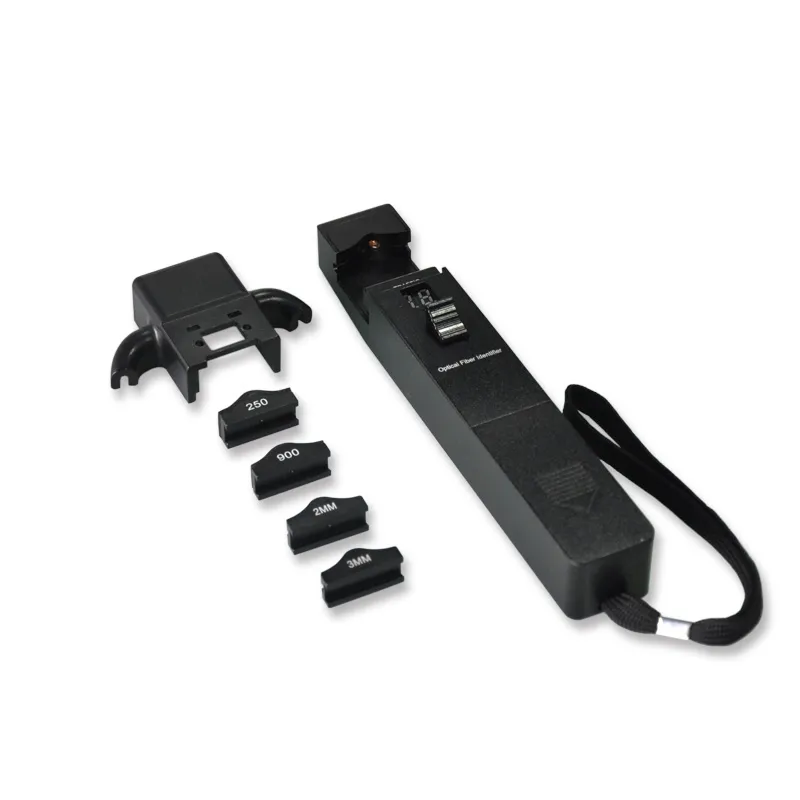

Включает в себя четыре сменных адаптера для поддержки оголенного волокна, а также волокна толщиной 0.9 мм, 2 мм и 3 мм с покрытием.
Механическое демпфирование и самоблокирующееся позиционирование гарантируют, что волокно останется неповрежденным во время тестирования.

Технические характеристики

Длина волны излучения	800-1700 нм
Тип детектора	InGaAs
Подходящее волокно	Ø0.25 мм (оголенное) Ø0.9мм, Ø2.0мм, Ø3.0мм (плетеное)	Стандартный адаптер
Диапазон частот сигнала	Незатухающее колебание/270Гц/1кГц/2кГц	Незатухающее колебание/270Гц/1кГц/2кГц
Индикация направления сигнала	Левый и правый светодиодные индикаторы	Левый и правый светодиодные индикаторы
Диапазон определения направления сигнала (незатухающее колебание/оголенное волокно толщиной 0.9 мм)	От -46 до 10 дБм (1310 нм)	>-30 дБм
	От -50 до 10 дБм (1550 нм)	>-30 дБм
Диапазон определения направления сигнала (незатухающее колебание/оголенное волокно толщиной 0.9 мм)	От -50 до 10 дБм	>-30 дБм
Диапазон считывания оптической мощности	270Гц/1кГц/2кГц	270Гц/1кГц/2кГц
Диапазон считывания оптической мощности (среднее)	Ø0.9, Ø2.0, Ø3.0	>-20 дБм
	От -30 до 0 дБм (270Гц/1кГц), от -25 до 0 дБм (2кГц)
	Ø0.25
	От -25 до 0 дБм (270Гц/1кГц), от -20 до 0 дБм (2кГц)
Вносимые потери (типичные)	0.8 дБ (1310 нм)	2.5 дБ (1550 нм)
Оптический дефектоскоп	Отсутствует	Поддерживает
Выходная мощность красного света	Отсутствует	1 МВт (опционально 10 МВт)
Рабочая температура	От 10 до +40℃
Температура хранения	От -25 до +70℃
Время работы аккумулятора	10 ч	10 ч
Габариты	196×30.5×27 мм	230×43×36 мм
Щелочная батарея	9В	Щелочная батарейка 2*АА
Вес	200 г	200 г
