Высокоскоростной измеритель оптической мощности
Высокоскоростной измеритель оптической мощности Высокоскоростной измеритель оптической мощности Высокоскоростной измеритель оптической мощности Высокоскоростной измеритель оптической мощности
JW8103A

Высокоскоростной измеритель оптической мощности

Настольный измеритель оптической мощности для измерения интенсивности оптических сигналов

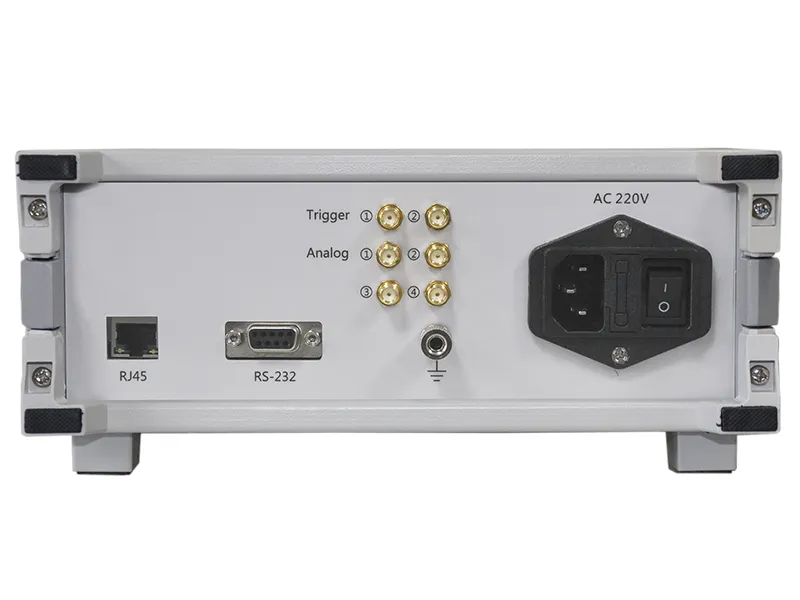

Наш высокоскоростной измеритель оптической мощности оснащен коммуникационными интерфейсами RS232-C и RJ45 для бесперебойного подключения к ПК. Столь универсальный коммуникационный интерфейс поддерживает как упрощенные, так и стандартные команды, обеспечивая более высокую скорость связи с ПК и повышенную надежность при использовании печатных плат. Он также способен настраиваться для вторичной разработки и оборудован съемным внешним измерителем оптической мощности, подходящим для производителей оптических устройств, научно-исследовательских институтов и университетов.

Запросить цену
Особенности

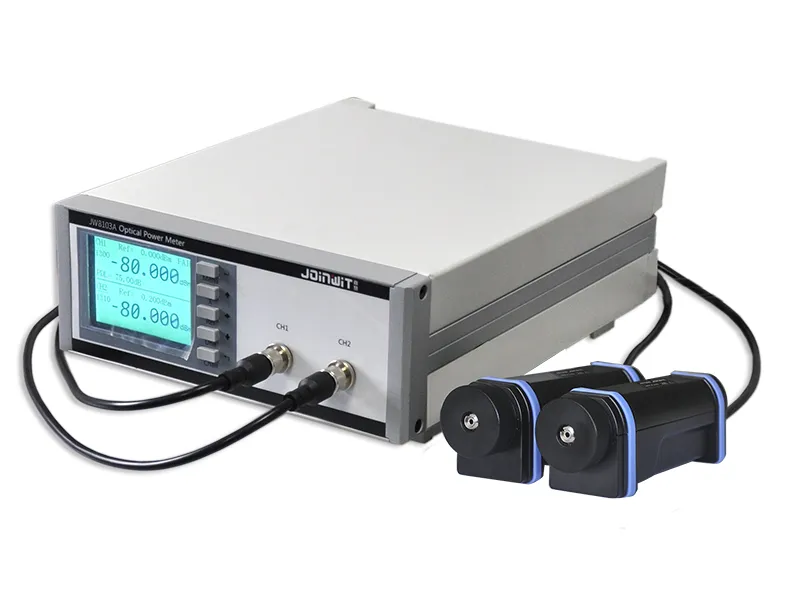

  • Многофункциональная и гибкая конфигурация (съемный датчик для автономного использования, подключения к измерительному прибору или использования встроенного детектора)

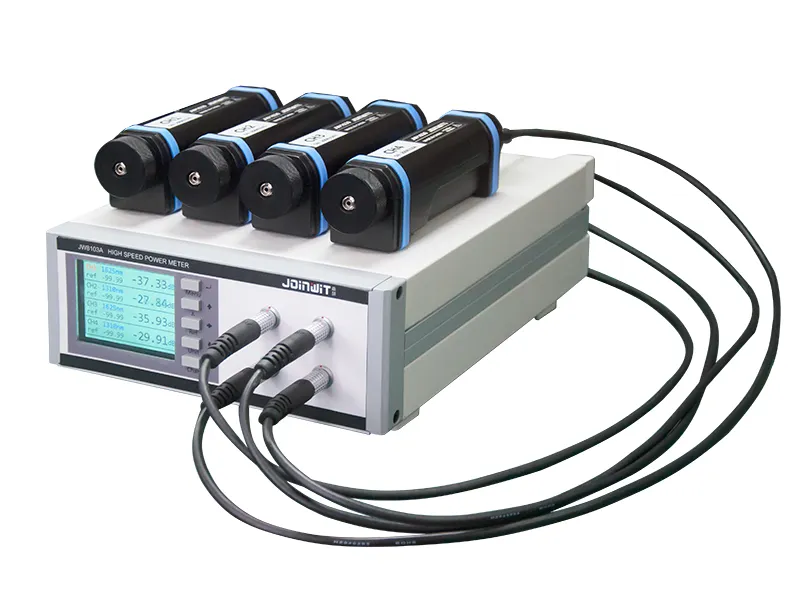

  • Возможность настройки от 1 до 4 каналов (в модели JW8105 доступно больше каналов)
  • Широкий диапазон динамического тестирования от +10 до -80 дБм
  • Регулируемая частота дискретизации до 10 кС/с
  • Три режима хранения триггеров с настраиваемыми границами срабатывания
  • Хранилище большой емкости (до 65 536 точек данных на канал)
  • Функция аналогового вывода напряжения
  • Поддерживает одновременную связь через RJ45 и RS232
  • Возможность измерения PDL (поляризационно-зависимых потерь)
  • Настраиваемый пользователем индикатор длины волны, поддерживающий до 32 длин волн
  • Множество вариантов разъемов, включая оптоволоконные адаптеры, универсальные разъемы 1.25 мм/2.5 мм и интерфейсы FC/LC/SC
  • Внутренняя схема контроля температуры обеспечивает стабильность работы детектора и повышает точность тестирования
Технические характеристики
Тип детектора InGaAs/Si
Размер детектора Ø2 мм
Диапазон измерения длины волны От 850 до 1700 нм, от 400 до 1100 нм
Диапазон измерений A: от +10 до -80 дБм
C: от +25 до -60 дБм
Линейность ±0.04 дБ (A: от +10 до -50 дБм) (C: от +25 до -35 дБм)
±0.08 дБ (A: от -50 до -70 дБм) (C: от -35 до -55 дБм)
Погрешность ±3%
Канальная погрешность 0.04 дБ
Единица измерения дБм/Вт
Отображаемое разрешение 0.01/0.001 дБ
Рабочая температура От -5 до +40℃
Температура хранения От -25 до +70℃
Габариты 2U×235×380 мм
Вес < 5 кг
Источник питания 220В 50 Гц переменного тока
Аналоговое напряжение От 0 до 2.5 В
