Одноволоконный/двухволоконный измеритель потерь

Одноволоконный/двухволоконный измеритель вносимых и возвратных потерь

JW8301/JW8302

Одноволоконный/двухволоконный измеритель вносимых и возвратных потерь

Волоконно-оптическая испытательная платформа для измерения вносимых и возвратных потерь в симплексных и дуплексных волоконно-оптических кабелях

Данный измеритель потерь предназначен для измерения вносимых потерь (IL) и возвратных потерь (RL) пассивных оптических компонентов, включая устройства грубого спектрального уплотнения (CWDM,) многоволновые компоненты, ПЛК-разветвители и волоконно-оптические перемычки. Оснащен встроенным источником красного света или многомодовым источником света с длиной волны 850 нм и поддерживает различные расширенные возможности, такие как педальный переключатель, установкапороговых значений, автоматическое определение нескольких длин волн, системная интеграция и интеграция с программным обеспечением ПК для расширенной настройки, что позволяет проводить вторичную разработку для индивидуальных рабочих процессов тестирования и системной интеграции.

Запросить цену

Особенности

Поддерживает 2-, 3- и 4-волновое тестирование вносимых и возвратных потерь
Включает в себя либо источник красного света с длиной волны 650 нм, либо многомодовый источник света с длиной волны 850 нм
Автоматическое многоволновое тестирование и отображение реультатов на дисплее
Одновременное тестирование нескольких выбранных длин волн
Режим высокоточного измерителя оптической мощности с диапазоном измерений от +3 дБм до -75 дБм
Подключение по USB и RS232 к внешним устройствам
Комплексные настройки пороговых значений и функции сигнализации
Опциональное устройство в виде интегрирующей сферы для измерителя оптической мощности
Доступна конфигурация с внешним датчиком, доступная для тестирования оголенных волоконных зажимов
Поддерживает проверку последовательности полярности
Одновременное тестирование двойных LC кабелей или кабелей с различными интерфейсами
Педальный переключатель для загрузки данных
Поддерживает несколько режимов работы: OPM (измеритель оптической мощности), IL (вносимые потери), RL (возвратные потери), ILRL (вносимые и возвратные потери), IL2 (двухволновые вносимые потери)

Технические характеристики

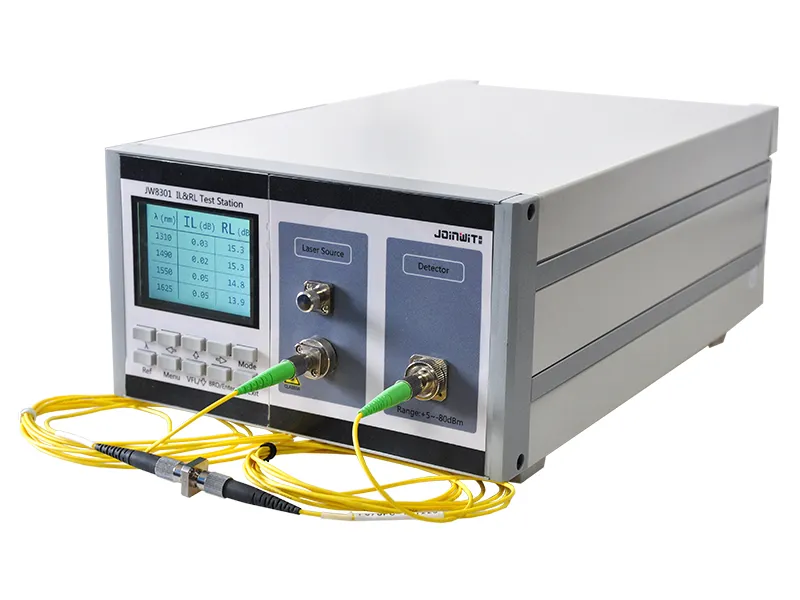

JW8301
Одноволоконный измеритель вносимых и возвратных потерь

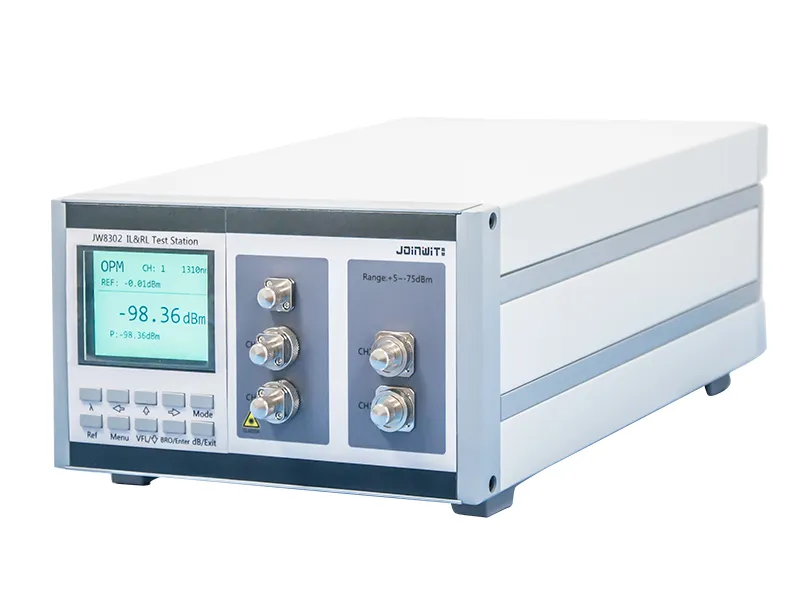

JW8302
Двухволоконный измеритель вносимых и возвратных потерь

Модель	JW8301	JW8302
Измеритель оптической мощности
Тип детектора	Арсенид индия-галлия (InGaAs)
Размер детектора	Ø2.0 мм
Диапазон измерения длины волны	От 850 до 1700 нм
Диапазон измерения мощности	от +3 дБм до -75 дБм (встроенный измеритель оптической мощности) от +10 дБм до -55 дБм (интегрирующая сфера) от +5 дБм до -55 дБм (внешний датчик)
Линейность (встроенного модуля)	±0.04дБ (от +5 до -55 дБм) ±0.08дБ (от -55 до -65 дБм) ±0.2дБ (от -65 до -75 дБм)
Тип волокна	Стандартное одномодовое волокно и многомодовое волокно
Общая погрешность	±5%
Источник оптического излучения
	Одномодовый	Многомодовый
Длина оптической волны	1310/1550 нм	850/1300 нм
Тип источника	FP-лазер	Светодиодный лазер
Диапазон измерения обратных потерь	От 12 до 75 дБ	От 12 до 50 дБ
Точность измерения обратных потерь	1 дБ (от 12 до 55 дБ)	1 дБ (от 12 до 35 дБ)
Центральная длина волны	±10 нм	±30 нм
Стандартный поток в кольце	Без явных колебаний	Соответствует стандартам IEC-61280‐4‐1
Погрешность вносимых потерь	±0.05 дБ	±0.1 дБ
Стабильность вносимых потерь	±0.01 дБ	±0.03 дБ
Выходная мощность	＞-5 дБм	＞-27 дБм
Стабильность источника	0.01 дБ/15 мин	0.01 дБ/15 мин
	0.03 дБ/8 часов	0.05 дБ/8 часов
Ядро волокна	9/125	50/125 or 62.5/125
Тип оптического разъема	FC/APC
Источник красного света	Поддержка 1 канала красного света 650 нм мощностью 1 МВт
Общие

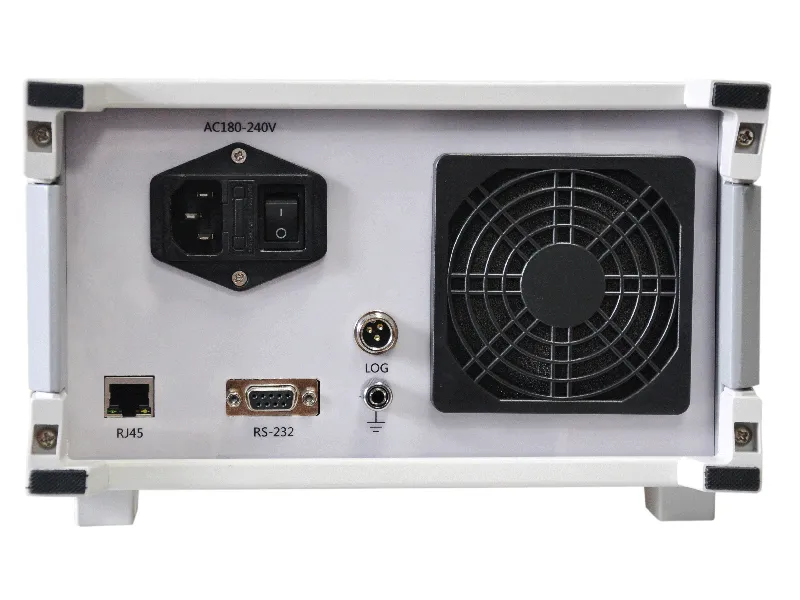

Источник питания	220В 50Гц переменного тока
Время прогрева	От 5 до 15 минут
Интерфейсы подключения	RS232
Рабочая температура	От +10 до +40℃
Температура хранения	От -15 до +70℃
Вес	< 5 кг
Габариты	3U×235×380 мм
