Измеритель коэффициента поляризационной экстинкции
Измеритель коэффициента поляризационной экстинкции Измеритель коэффициента поляризационной экстинкции Измеритель коэффициента поляризационной экстинкции

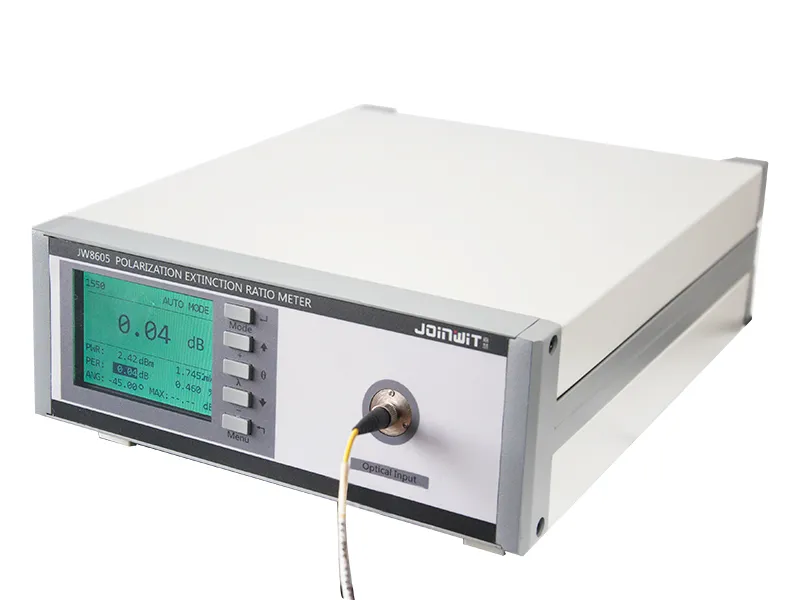

JW8605

Измеритель коэффициента поляризационной экстинкции

Измеритель коэффициента поляризационной экстинкции для измерения коэффициента ослабления поляризации (PER) устройств, поддерживающих поляризацию

Данный специализированный прибор для измерения поляризации предназначен для измерения коэффициента ослабления поляризации (PER) устройств, поддерживающих поляризацию, угла поляризации источников света и PER волокон и поляризующихся оптических компонентов. Его можно использовать в различных областях, включая измерение коэффициента ослабления волокон, устройств и соединителей, поддерживающих поляризацию, а также измерение угла и оси поляризации.

Запросить цену
Особенности
  • Широкий динамический диапазон PER измерений до 50 дБ; максимальная входная мощность +10 дБм
  • Одновременное отображение вносимых потерь, оптической мощности, коэффициента затухания, угла наклона оптической оси и угла поляризации
  • Поддержка ввода в свободном пространстве
  • Сменные разъемы: FC, SC, LC
  • Поддерживает работу с помощью внешнего ПК
Области применения
  • Мониторинг сращивания волокон, поддерживающих поляризацию
  • Тестирование гироскопа с Y-образным ответвлением оптического волокна
  • Выравнивание оси поляризации оптического устройства
  • Измерение коэффициента ослабления волокон, поддерживающих поляризацию
  • Выравнивание волокон, поддерживающих поляризацию, с лазерными источниками света
  • Тестирование PM-ответвителей (PMC) и поляризационных светорасщепляющих устройств (PBS)
Технические характеристики
Тип Тип C Тип А Тип B
Длина волны От 400 до 700 нм От 600 до 1200 нм От 1200 до 1700 нм
Макс. выходная мощность +10 дБм
Диапазон входной мощности От -30 до +10 дБм От -40 до +10 дБм От -40 до +10 дБм
Макс. PER 30 дБ 40 дБ 50 дБ
Динамический диапазон PER От 400 до 500 нм: 20 дБ От -30 до +10 дБм: 40 дБ От -30 до +10 дБм: 50 дБ
От 500 до 700 нм: 30 дБ От -40 до -30 дБм: 30 дБ От -40 дБм до 30 дБм: 40 дБ
Разрешение PER < 10 дБ: 0.001 дБ
≥10 дБ: 0.01 дБ
Точность PER PER≤2 дБ: ≤±0.1 дБ
PER＜30 дБ: ＜±0.3 дБ
PER≥30 дБ: ＜±1.0 дБ
Разрешение угла поляризации 0.11°
Точность угла поляризации < ±0.45°
Скорость измерения 0.25 сек
Тип оптического разъема FC/PC (также поддерживает SC/LC, оптоволоконный адаптер без покрытия является дополнительной опцией)
Интерфейсы подключения RS232
