Измеритель вносимых/возвратных потерь
Измеритель вносимых/возвратных потерь Измеритель вносимых/возвратных потерь Измеритель вносимых/возвратных потерь

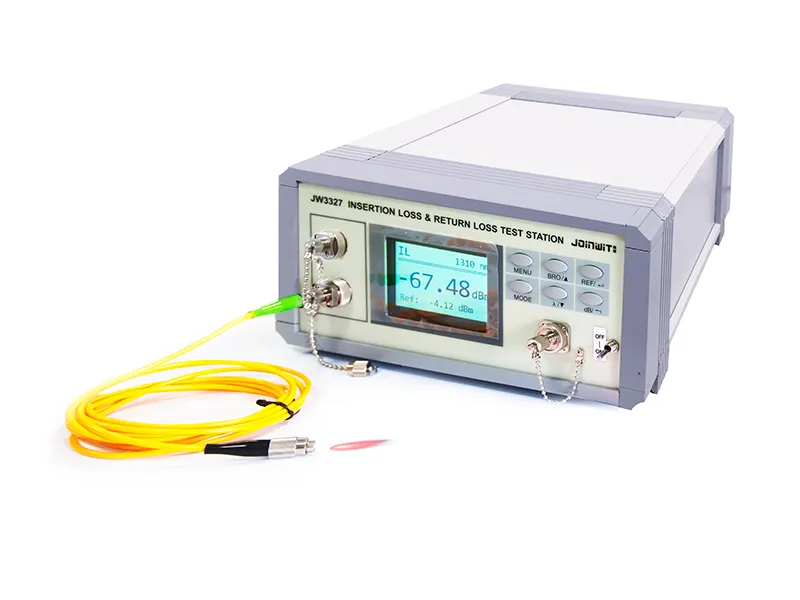

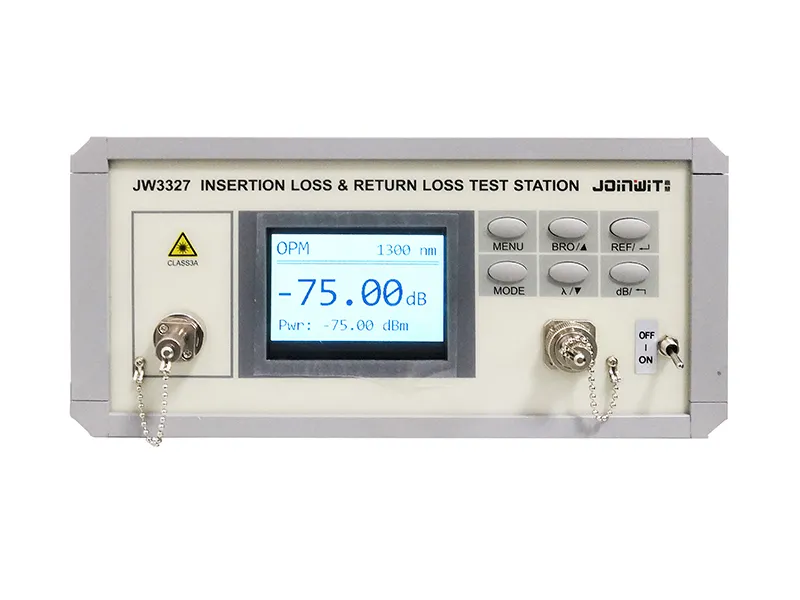

JW3327

Измеритель вносимых/возвратных потерь

Волоконно-оптическая испытательная система для измерения вносимых и обратных потерь в волоконно-оптических кабелях

Данный прецизионный прибор для тестирования вносимых/возвратных потерь в оптоволоконных сетях был разработан на основе обширного опыта нашей компании в производстве и тестировании пассивных оптических компонентов и средств оптической связи и является незаменимым инструментом для их производителей.

Запросить цену
Особенности
  • Встроенный источник света с высокой стабильностью излучения
  • Дисплей с большим цветным экраном
  • Настраиваемые пороговые значения тестирования с помощью меню
  • Одновременное тестирование вносимых/возвратных потерь на двух длинах волн
  • Поддержка нескольких преобразований оптоволоконного интерфейса
  • Настройки пороговых значений с индикаторами красного цвета для получения сигналов о результатах, не соответствующих заданной спецификации
  • Встроенная функция подсветки красным светом позволяет быстро идентифицировать концы соединительных кабелей, повышая эффективность тестирования
  • Поддержка дополнительной длины волны 850 нм для тестирования на вносимые потери в многомодовых соединительных кабелях
Технические характеристики
Модель JW3327A JW3327B
Возвратные потери (RL)
  Одномодовый Многомодовый
Длина оптической волны 1310/1550 нм (±10 нм) 850/1300 нм (±10 нм)
Тип волокна 9/2025 50/125 или 62.5/125
Выходная мощность ≥-5 дБм ≥-28 дБм
Стабильность выходной мощности ±0.015дБ (15 минут при 25℃) ±0.05дБ (15 минут при 25℃)
Тип оптического разъема FC/APC
Диапазон измерений От 0 до 75 дБ
Отображаемое разрешение 0.1 дБ
Вносимые потери (IL)
Тип детектора InGaAs 2.0
Диапазон измерения длины волны От 800 до 1700 нм
Калибровочная длина волны 850/1300/1310/1490/1550/1625 нм
Диапазон измерений От +3 до -75 дБм От +3 до -70 дБм
Погрешность вносимых потерь ±0.05 дБ ±0.1 дБ
Стабильность вносимых потерь ±0.01 дБ ±0.03 дБ
Погрешность мощности 0.25 дБ (от +3 до -55 дБм)
Отображаемое разрешение 0.01 дБ
Общие
Дисплей Цветной TFT-экран с диагональю 3,5 дюйма
Интерфейсы подключения USB2.0/RS232/беспроводная связь (опционально)
Операционная система Windows Win7 (32/64-bit), Win10 (32/64-bit)
Тип монитора Рекомендация: 21-дюймовый монитор с минимальным разрешением 1600×900
Рабочая температура От -5 до +40℃
Температура хранения От -25 до +70℃
Источник питания 220В переменного тока
Габариты 280×260×120 мм
